KEW 2300R

KEW 2300R se puede utilizar en cajas de conexión abarrotadas, donde los cables son muy cortos y el espacio es demasiado limitado para medir cables con una pinza amperimétrica tradicional.

Medición del valor de True RMS (Raíz cuadrada media)

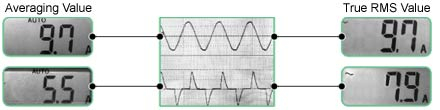

Cuando la corriente de carga no se ve afectada por la distorsión, tanto el tipo de valor promedio como los medidores de pinza de tipo true RMS (raíz cuadrada media) muestran el casi mismo valor de aproximadamente 10A con forma de onda constante que las muestras de visualización anteriores. Sin embargo, cuando la corriente de carga se ve afectada por algunas distorsiones como el inversor, etc., la pinza amperimétrica de valor promedio indica 5,5A en lugar de 9,7A y la pinza amperimétrica de tipo true RMS indica 7,9A en lugar de 9,7A con forma de onda irregular. En consecuencia, se recomienda el uso de pinzas amperimétricas de tipo true RMS para la medición del equipo con dispositivos de control de inversores.
Debido al uso de tiristores, inversores y otros controladores de ahorro de energía en el cableado eléctrico reciente, las formas de onda de corriente a menudo incluyen componentes armónicos y se distorsionan en comparación con las ondas sinusoidales (50/60Hz).
El comprobador de valor True RMS Kyoritsu es capaz de medir formas de onda distorsionadas utilizando la true RMS, ya que las formas de onda se calculan internamente de forma continua. Por el contrario, cuando se realizan mediciones con un comprobador de valores promedio, se generan errores en el valor de medición porque el comprobador no puede seguir continuamente formas de onda distorsionadas.

(En comparación con el comprobador del valor de true RMS, los valores de medición para el valor promedio generan más del 30 % de errores en algunos casos).
