COMPROBADOR DE AISLAMIENTO DE ALTA TENSIÓN

KEW 3128

Tensión de prueba 12kV (máx.), resistencia 35TΩ (máx.)

  • Tensión de prueba 12kV (máx.), resistencia 35TΩ (máx.)
  • Corriente de cortocircuito 5mA (máx.)
  • Representación gráfica de la resistencia de aislamiento y la corriente de fuga con respecto al tiempo en una pantalla grande con gráfico de barras y retroiluminación
  • La función Imprimir pantalla permite grabar hasta 32 pantallas
  • La memoria interna puede almacenar unos 43 000 datos (máx.)
  • Se puede utilizar con una batería recargable interna o con una línea de corriente alterna
  • Diseño robusto para uso in situ con clasificación IP64 (con la tapa cerrada)

Especificación

Resistencia de aislamiento
Tensión de prueba 500V 1000V 2500V 5000V 10000V 12000V
Valor máximo de medición 500GΩ 1TΩ 2,5TΩ 5TΩ 35TΩ
Precisión De 400kΩ a 50GΩ
±5 %rdg±3dgt		 De 800kΩ a 100GΩ
±5 %rdg±3dgt		 De 2MΩ a 250GΩ
±5 %rdg±3dgt		 De 4MΩ a 500GΩ
±5 %rdg±3dgt		 De 8MΩ a 1TΩ
±5 %rdg±3dgt
50,1 to 500GΩ
±20 %rdg(*)		 101G to 1TΩ
±20 %rdg		 251G to 2,5TΩ
±20 %rdg		 501GΩ a 5TΩ
±20 %rdg		 1,01 a 10TΩ
±20 %rdg
10,1 a 35TΩ
Corriente de cortocircuito Máx. 5,0mA
Resistencia de carga a tensión nominal de salida 0,5MΩ o más 1MΩ o más 2,5MΩ o más 5MΩ o más 20MΩ o más 24MΩ o más
Tensión de salida
Tensión nominal 500V 1000V 2500V 5000V 10000V 12000V
Precisión del monitor
 ±10 %±20V
Precisión de salida
 0 a +20 % 0 a +10 % De -5 a +5 %
Rango seleccionable
 De 50 a 600V
(en pasos de 5V)		 De 610 a 1200V
(en pasos de 10V)		 De 1225 a 3000V
(en pasos de 25V)		 De 3050 a 6000V
(en pasos de 50V)		 6100 a 10000V
(en pasos de 100V)		 De 10100 a 12000V
(en pasos de 100V)
Medición de tensión
Rango de medición De DCV：±30 a ±600V
ACV：30 a 600V（50/60Hz）
Precisión ±2 %rdg±3dgt
Medición de corriente
Rango de medición De 5,00nA a 2,40mA
(Dependiendo de la resistencia de aislamiento)
Precisión ±5 %rdg±5dgt
Medición de capacitancia
Rango de medición De 5,0nF a 50,0μF De 40,0nF a 1,00μF
(Rango de visualización: 5,0nF a 60,0μF)
Precisión ±5 %rdg±5dgt
General
Normas aplicables Grado de contaminación IEC 61010-1 CAT IV600V2, IEC 61010-2-034,
IEC 61010-031, IEC 61326, IEC 60529 (IP64): con la tapa cerrada.
Rango de temperatura y humedad de funcionamiento -10ºC, humedad relativa del 85 % o menos 50ºC /(cuando funciona con una fuente de alimentación externa, sin condensación)
De 0 a 40ºC/Humedad relativa del 85 % o menos (cuando funciona con batería, sin condensación)
Rango de temperatura y humedad de almacenamiento De -20ºC a60ºC/Humedad relativa del 75 % o menos (sin condensación)
Fuente de alimentación
 Batería recargable de almacenamiento de cables (12V)* Tiempo de carga: aprox. 8 horas/fuente de alimentación de corriente alterna (100V a 240V, 50/60Hz)
* Tiempo de medición continua: aprox. 4 horas (una carga de 100MΩ en el rango de resistencia de aislamiento de 12000V).
Aprox. 2 horas (consumo de corriente máximo en el rango mientras se mantienen las corrientes nominales).
Dimensión
 330 (L) × 410 (W) × 180 (D) mm * Instrumento y estuche rígido
Peso
 Aprox. 9kg (incluida la batería) * Instrumento y estuche rígido
Accesorios
 7170 (Cable de alimentación [UE]) o 7240 (Cable de alimentación [RU])
7224A (Cable de tierra)
7225A (Cable de protección)
7226A (Sonda de línea)
7227A (Sonda de línea con pinza de cocodrilo)
8029 (Terminal de prolongación)
8212-USB (Adaptador USB)
Manual de instrucciones
Accesorios opcionales

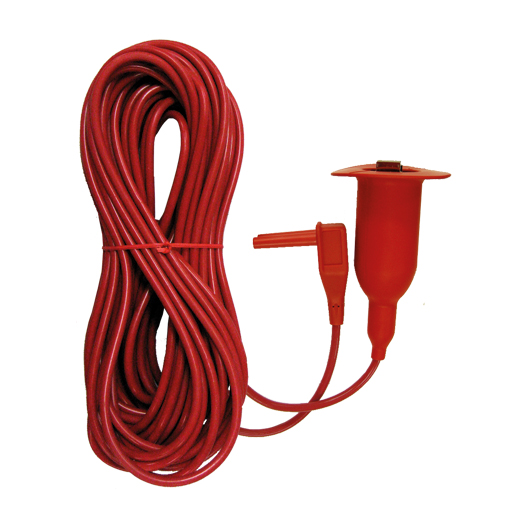

 7254 (Sonda de línea más larga con pinza de cocodrilo)

Descargue “KEW Windows for KEW 3128(software)” desde aquí.
