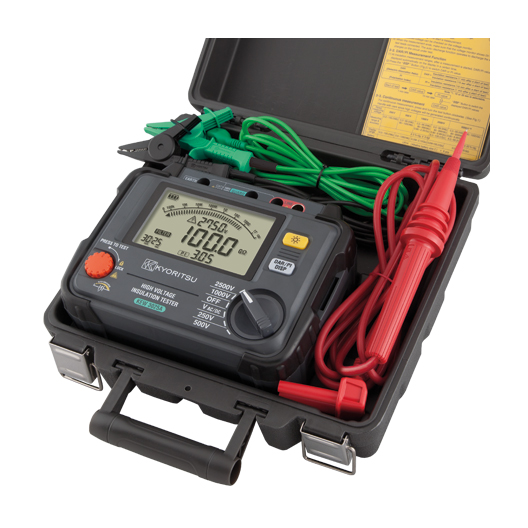

COMPROBADOR DE AISLAMIENTO DE ALTA TENSIÓN
Productos de sustitución
Medidor de aislamiento de alta tensión
- Corriente de cortocircuito de hasta 1,5mA
- Función de diagnosis de PI y relación de absorción dieléctrica
- Pinza de cocodrilo de nuevo diseño
- Viene con un estuche rígido
- La función de filtro reduce la interferencia de ruido para obtener una medición estable
- Pantalla grande con indicación de gráfico de barras y retroiluminación
- Advertencia de tensión activa
- Norma de seguridad IEC 61010-1 CAT IV 300V/CAT III 600V
Especificación
Resistencia de aislamiento |
||||
|---|---|---|---|---|
| Tensión de prueba | 250V | 500V | 1000V | 2500V |
| Rango de medición | 0,0 - 100,0MΩ | 0,0 - 99,9MΩ 80 - 1000MΩ |
0,0 - 99,9MΩ 80 - 999MΩ 0,80 - 2,00GΩ |
0,0 - 99,9MΩ 80 - 999MΩ 0,80 - 9,99GΩ 8,0 - 100,0GΩ |
| Precisión | ±5 %rdg±3dgt | ±5 %rdg±3dgt | ±5 %rdg±3dgt | ±5 %rdg±3dgt |
| Corriente de cortocircuito | 1,5mA | |||
| Corriente de prueba nominal | 0,7 - 0,9mA a una carga de 0,25MΩ | 0,8 - 1mA a una carga de 0,5MΩ | 1 - 1,2mA a una carga de 1MΩ | 1 - 1,2mA a una carga de 2,5MΩ |
| Corriente de circuito abierto | 250V+10 %,-10 % | 500V+20 %,-10 % | 1000V+20 %,-0 % | 2500V+20 %,-0 % |
Medición de tensión |
||||
| Rango de medición | CA: 30 - 600V (50/60Hz) CC: ±30 - ±600V |
|||
| Precisión | ±2 %rdg±3dgt | |||
| General | ||||
| Normas aplicables | Grado de contaminación IEC 61010-1, 61010-2-030 CAT IV 300V/CAT III 600V2 IEC 61010-031, IEC 61326-1, 2-2 |
|||
| Fuente de alimentación | CC12V: LR14/R14 × 8pcs | |||
| Dimensión | 177 (L) × 226 (W) × 100 (D) mm 300 (L) × 315 (A) × 125 (D) mm ( estuche de transporte [Duro]) |
|||
| Peso |
1,7kg aprox. (incluidas las baterías) 4kg aprox. (incluidos los accesorios) |
|||
| Accesorios | 7165A (Sonda de línea) 7264 (Cable de tierra) 7265 (Cable de protección) 8019 (Terminal tipo gancho) 9180 (Estuche de transporte [rígido]) LR14 (Tamaño de batería alcalina C) × 8 Manual de instrucciones |
|||
| Accesorios opcionales | 7168A (Sonda de línea con pinza de cocodrilo) 7253 (Sonda de línea más larga con pinza de cocodrilo) 8302 (Adaptador para registrador) |
|||
