COMPROBADOR DE RESISTENCIA DE TIERRA Y RESISTIVIDAD DEL TERRENO

KEW 4106

Comprobador de resistencia y resistividad del terreno

  • Medición de resistencia a tierra con seis rangos que cubren mediciones de 0,001 Ω a 200 kΩ
  • La medición de resistividad del terreno (ρ) se calcula automáticamente después de haber establecido la distancia entre las picas de tierra auxiliares (método de Wenner)
  • Selección automática y manual de la frecuencia de corriente de prueba en cuatro bandas de 94/105/111/128Hz
    En el modo automático se KEW 4106 seleccionará la frecuencia más adecuada
  • El método de filtrado avanzado (basado en FFT Fast Fourier Transform) reduce la interferencia de ruido para obtener mediciones estables
  • Se pueden guardar en la memoria hasta 800 resultados de medición y recuperarlos en la pantalla
  • Los resultados almacenados se pueden transferir a un PC mediante el adaptador USB (MODEL 8212-USB) y el software especial “KEW Report”
  • Diseño robusto con protección IP54

Vista 3D

Especificación

Función Rango Resolución Rango de medición Precisión
Resistencia de tierra
Re
(Medición de Rg a
ρ)		 2Ω 0,001Ω De 0.03 a 2,099Ω ±2 %rdg±0,03Ω
20Ω 0,01Ω De 0.03 a 20,99Ω ±2 %rdg±5dgt (*1)
200Ω 0,1Ω De 0,3 a 209,9Ω
2000Ω 1Ω De 3 a 2099Ω
20kΩ 10Ω De 0.03 a 20,99kΩ
200kΩ 100Ω De 0,3 a 209,9kΩ
Resistencia de tierra auxiliar
Rh, Rs		 8 % de los valores de Re+Rh+Rs
Resistividad del terreno
ρ		 2Ω De 0,1 a 1Ω·m
Alcance automático		 De 0,2 a 395,6Ω·m ρ=2×π×a×Rg(*2)
20Ω De 0,2 a 3956Ω·m
200Ω 20 to 39,56kΩ·m
2000Ω De 0,2 a 395,6kΩ·m
20kΩ De 2,0 a 1999kΩ·m
200kΩ
Tensión de interferencia de serie
Ust (solo corriente alterna) (*3)		 50V 0,1V De 0 a 50,9Vrms ±2 % rdg±2dgt (50/60Hz)
±3 % rdg±2dgt (de 40 a 500Hz)
Frecuencia
Fst		 Alcance automático 0,1Hz
1Hz		 De 40Hz a 499,9Hz ±1 %rdg±2dgt
Método de medición Resistencia de tierra: método de caída de potencial
(corrientes y tensiones medidas a través de las sondas)
Método de medición de la resistividad del terreno (ρ): método Wenner de 4 polos
Tensión de interferencia serie (tensión de tierra)
Rectificador de raíz cuadrada media (entre los terminales E-S)
Capacidad de memoria 800 datos
Interfaz de comunicación Adaptador óptico modelo 8212-USB
LCD Matriz de puntos monocroma de 192×64
Indicación de sobrecarga “OL”
Protección contra sobrecargas entre los terminales E-S(D) y E-H(C) CA280V/10 s
Normas aplicables Grado de contaminación IEC 61010-1 CAT III 300V/CAT Ⅳ150V2
IEC 61010-031, IEC 61557-1, 5, IEC 61326-1 (EMC), IEC 60529 (IP54)
Fuente de alimentación CC12V: Batería seca de manganeso tamaño AA (R6) × 8
(Apagado automático de alimentación: aprox. 5 minutos)
Dimensión 167(L) × 185(W) × 89(D) mm
Peso Aprox. 900g (incluidas las baterías)
Accesorios 7229A (Medición exacta de tierra)
7238A (Cables de prueba de medición simplificada)
8032 (Picas de tierra auxiliares [2 picas/juego])×2 juegos (4 picas en total)

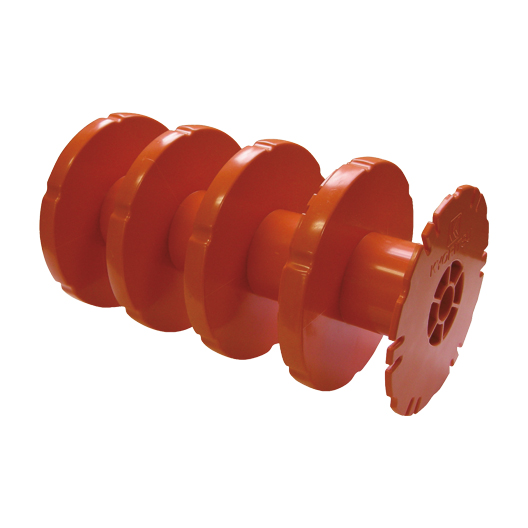

8200-04 (Carrete de cable [4 unidades])×1 juego

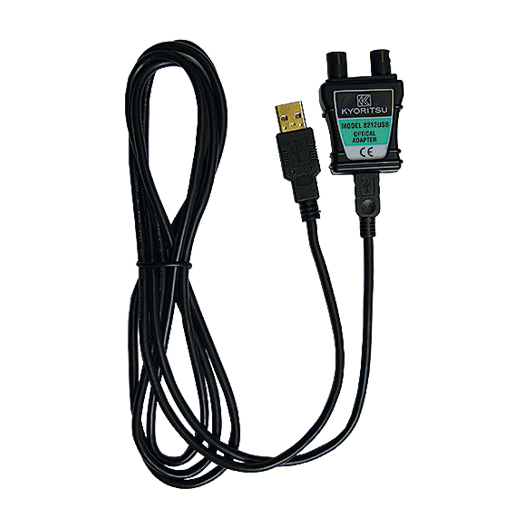

8212-USB (Adaptador USB)
8923(Fusible [0,5A/600V]) × 1 (incluido), 1 (repuesto)
9121 (Correa para el hombro)
9125 (Estuche de transporte)
R6 × 8, manual de instrucciones

Descargue “KEW Report (software)” desde aquí.

*1 La resistencia de tierra auxiliar es de 100Ω con corrección Rk
*2 Dependiendo del Rg medido. El intervalo [a] entre las picas de tierra auxiliares es de 1,0 a 30,0m
*3 Este instrumento NO está diseñado para medir tensiones de línea en alimentación comercial.
