COMPROBADOR MULTIFUNCIÓN DE INSTALACIONES
Productos de sustitución
Productos descatalogados

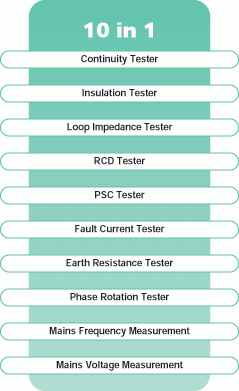

La parte superior del rango KEW6015 puede realizar TEN funciones de prueba separadas y proporciona todas las funciones de prueba generalmente necesarias para verificar la seguridad de las instalaciones eléctricas en total conformidad con IEC 61557.
El KEW6015 puede almacenar los resultados de las pruebas en su memoria integrada para descargarlos posteriormente en un ordenador o impresora.
Los datos se pueden descargar a través del puerto de comunicación infrarrojo (puerto IRDA).
El KEW6015 está impulsado por software y guía al usuario a través de las funciones de prueba necesarias, lo que hace que el instrumento sea muy fácil de usar.
Sus numerosas características incluyen la capacidad de realizar una conexión a prueba de resistencia a tierra de 3 o 4 hilos, tecnología
D-Lok para evitar el disparo de la mayoría de los RCD pasivos cuando se realizan pruebas de lazo y mediciones de tensión y frecuencia de la red eléctrica.
Descripción general del producto
• Indicadores LED de comprobación de conexión de cableado y circuito activo
• Tecnología D-Lok en el rango
de prueba de lazo• Memoria integrada para almacenar los resultados de las pruebas
• Descarga de datos a través del puerto IRDA
• alimentaciónApagado automático
• Pantalla de retroiluminación
• Interruptor de polaridad
• Continuidad de anulación automática
• Rampa automática y prueba automática en rangos de RCD
• Prueba de un gran tipo de RCD: estándar, selectivo, de CA y A
(disyuntores sensibles a CC)
• Diseñado para clasificación IP54
• Cumple con IEC 61557
Especificación
| Pruebas de continuidad | |
|---|---|
| Rangos de medición | 20/200/2000Ω Rango automático |
| Tensión de circuito abierto | >6V |
| Corriente de cortocircuito | >200mA CC |
| Precisión | ± (1,5 %rdg+3dgt) |
| Prueba de impedancia de bucle | |
| Tensión nominal | 230V CA ±10% [50Hz] |
| Rango de medición de tensión | 100 - 400V CA [50Hz] |
| Rangos de impedancia | 20/200/2000Ω |
| Corriente nominal de prueba | 25A (rango de 20Ω) 1,2A (rango de 200Ω) 1,2A (rango de 2000Ω) |
| Periodo de prueba | 1/2 ciclo (10ms) |
| Precisión base | 20Ω rango ±(2%rdg+2dgt) D-LOK OFF ±(5%rdg+5dgt) D-LOK ACTIVADO |
| Pruebas de dispositivo de corriente residual | |
| Tensión nominal | 230V CA ±10% [50Hz] |
| Ajustes de corriente de disparo | Dispositivo de corriente residual × 1/2: 10,30,100,300,500,1000mA Dispositivo de corriente residual × 1: 10,30,100,300,500,1000mA Dispositivo de corriente residual × 5: 10 30 100mA |
| Duración de corriente de disparo | Dispositivo de corriente residual × 1/2 × 1: 2000ms RCD × 5: 200ms disparo rápido 50ms |
| Precisión | corriente de disparo +10%-0% de corriente de prueba a 230V Tiempo de disparo±(2%rdg + 3dgt) |
| Pruebas de aislamiento | |
| Rangos de medición | 20/200/2000MΩ Rango automático |
| Tensión de prueba | 250V, 500Vand 1000V CC |
| Tensión de salida activada Circuito abierto |
250V+20%-0% 500V+20%-0% 1000V+20%-0% |
| Corriente nominal | >1mA |
| Precisión | 0 - 100MΩ ±(2%rdg+3dgt) 100MΩ - 2000MΩ ±(5%rdg+4dgt) |
| Pruebas de PSC | |
| Tensión nominal | 230V CA ±10% [50Hz] |
| Rangos de PSC | 2000A y 20kA |
| Precisión | Precisión de PSC derivada de la medición impedancia de bucle especificación y medida especificación de voltaje |
| Corriente de fallo | |
| Tensión nominal | 230V CA ±10% [50Hz] |
| Rangos de corriente de fallo | 2000A y 20kA |
| Corriente nominal de prueba | 1,2A (2000A) 25A (20kA) |
| Precisión | Precisión de corriente de fallo derivada de la medición impedancia de bucle especificación y especificación de voltaje medido |
| Resistencia de tierra | |
| Rangos | 20Ω/200Ω/2000Ω |
| Tensión de salida | Onda cuadrada de pico a pico de 50V |
| Frecuencia | 720Hz ±5% |
| Precisión | 20Ω ±(2%rdg+5dgt) |
| 200/2000Ω ±(2%rdg+3dgt) | |
| General | |
| Norma de seguridad | Grado de contaminación IEC 61010-1 CAT III 300V2 |
| Tensión soportada | 3700V CA durante 1 minuto |
| Fuente de alimentación | 8 × 1,5V R6 o LR6 |
| Dimensiones | 105(L) × 210(W) × 240(D) mm |
| Peso | 1924g aprox. |
| Accesorios | 7098 (Cables de prueba de placa de distribución para pruebas de lazo/PSC/RCD) 7099 (Cables de prueba de enchufe moldeado (1 juego) para pruebas de lazo y RCD en tomas ( enchufe UE) )* 7025 (Líder para pruebas de aislamiento y continuidad) 7109 (Earth (1 juego)) resistencia KSLP5 ( sonda de tierra externa) 8032 (pica de tierra auxiliar) 8210 (adaptador de IrDA) Bolsa de viaje duradera Bolsa para accesorios Batería 8 × 1,5V R6 o LR6 Manual de instrucciones |
*7112 (cables de prueba de enchufe moldeado (1 juego) para pruebas de lazo y RCD en tomas ( enchufe del Reino Unido) )
7113 (cables de prueba de enchufe moldeado (1 juego) para pruebas de lazo y RCD en tomas ( enchufe AU ) )
7114 (cables de prueba de enchufe moldeado (1 juego) para pruebas de lazo y RCD en tomas ( enchufe SA ) )
