COMPROBADOR DE PINZA DE TIERRA

MODEL 4200

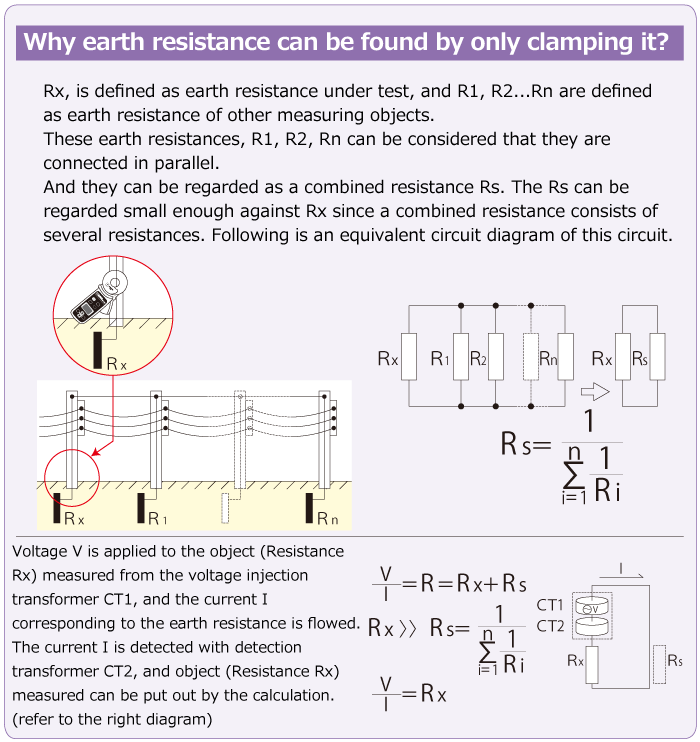

La resistencia a tierra de 0.05 a 1500Ω puede medirse sin las picas de tierra auxiliares en sistemas de tierra múltiple

La resistencia a tierra de 0.05 a 1500Ω puede medirse sin las picas de tierra auxiliares en sistemas de tierra múltiple
Las lecturas de fuga de True RMS o de corriente de fase de 0,1mA a 30,0A proporcionan información adicional esencial en las redes de puesta a tierra
La función de filtro ofrece una mayor inmunidad al ruido eléctrico y aparece una marca de ruido en entornos excesivamente ruidosos
Función de memoria de hasta 100 datos

Nota: No se puede medir una sola conexión a tierra. (Solo para sistemas de puesta a tierra múltiple)

Vista 3D

Descripción general del producto

Especificación

Resistencia de tierra (alcance automático)	20,00/200,0/1500Ω ±1,5 %±0,05Ω (0,00 a 20,99Ω)^*1 ±2 %±0,5Ω (16,0 a 99,9Ω) ±3 %±2Ω (100,0 a 209,9Ω) ±5 %±5Ω (160 a 399Ω) ±10 %±10Ω (400 a 599Ω) Se muestran los valores, pero la precisión no está garantizada (600 a 1580Ω)
Corriente CA (50/60Hz) (alcance automático)	100,0/1000mA/10,00/30,0A ±2 %±0,7mA (0,0 a 104,9mA) ±2 % (de 80mA a 31,5A)
Indicación de funcionamiento	Función de resistencia a tierra: Inyección de tensión constante Detección de corriente (frecuencia: aprox.2400Hz) Integración dual Función de corriente alterna: aproximación sucesiva
Indicación de sobrecarga	“OL” se muestra cuando la entrada excede el límite superior de un rango de medición
Tiempo de respuesta	Aprox. 7 segundos (resistencia a tierra) Aprox. 2 segundos (corriente CA)
Velocidad de muestreo	Aprox. 1 vez por segundo
Consumo de corriente	Aprox. 50mA (máx. 100mA)
Tiempo de medición	Aprox. 12 horas (cuando se utiliza R6) Aprox. 24 horas (cuando se utiliza LR6)
Apagado automático	Desconecta la alimentación aproximadamente 10 minutos después del último accionamiento del botón.
Tamaño del conductor	Aprox. Ø32mm
Normas aplicables	IEC 61010-1 CAT IV 300V GRADO DE CONTAMINACIÓN2 IEC 61010-2-032, IEC 61326 (EMC)
Fuente de alimentación	LR6/R6 (AA) (1,5V) x 4
Dimensión	246(L)×120(W)×54(D) mm
Peso	Aprox. 780g (incluidas las baterías)

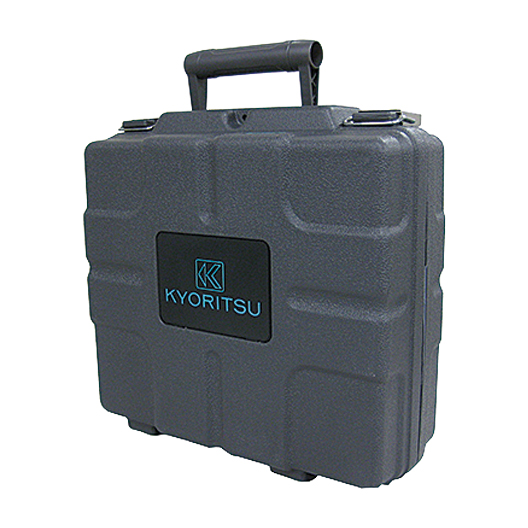

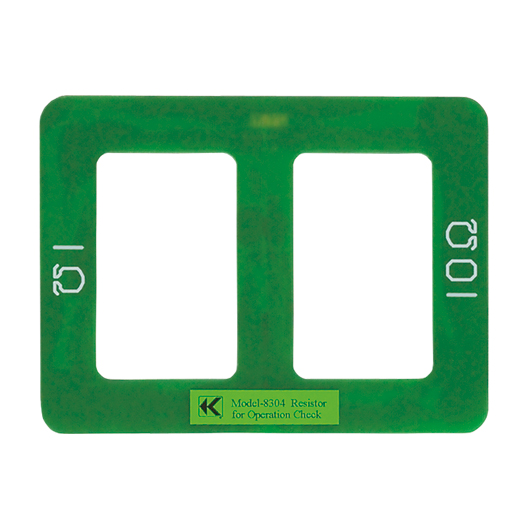

Accesorios	8304 (Resistencia para comprobación de funcionamiento) 9166 (Estuche de transporte [rígido]) R6 x 4, manual de instrucciones

* Factor de cresta ≦ 2,5 (50/60Hz, el valor pico no superará 60A)
*1 4 recuentos o menos se corrigen a 0.
