Vista 3D
Descripción general del producto
Ejemplos de conexión
Monofásica de 2 hilos

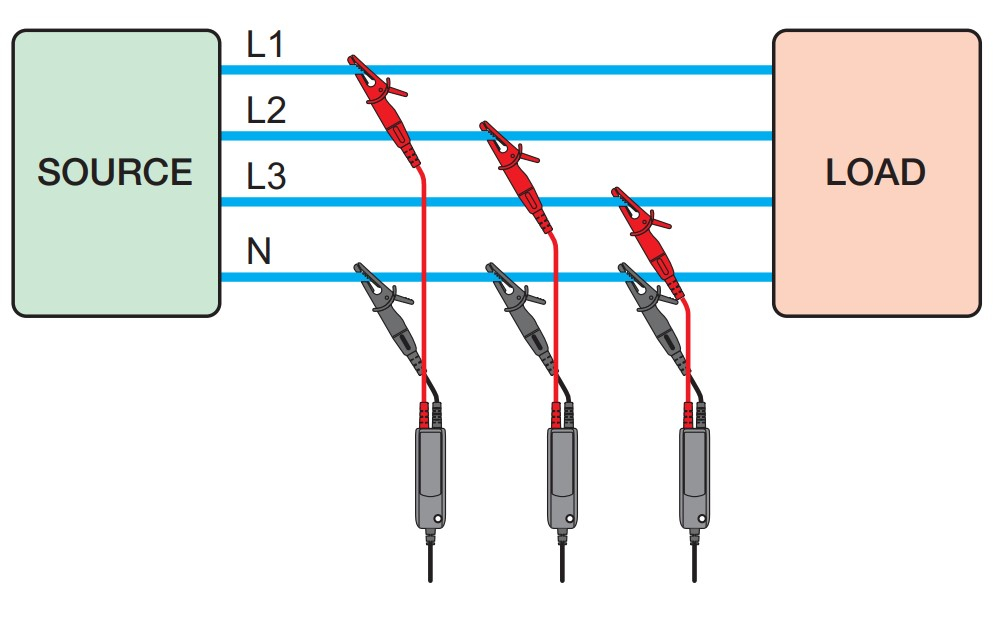

Trifásica de 4 hilos
Se utilizan 3 sensores de tensión.

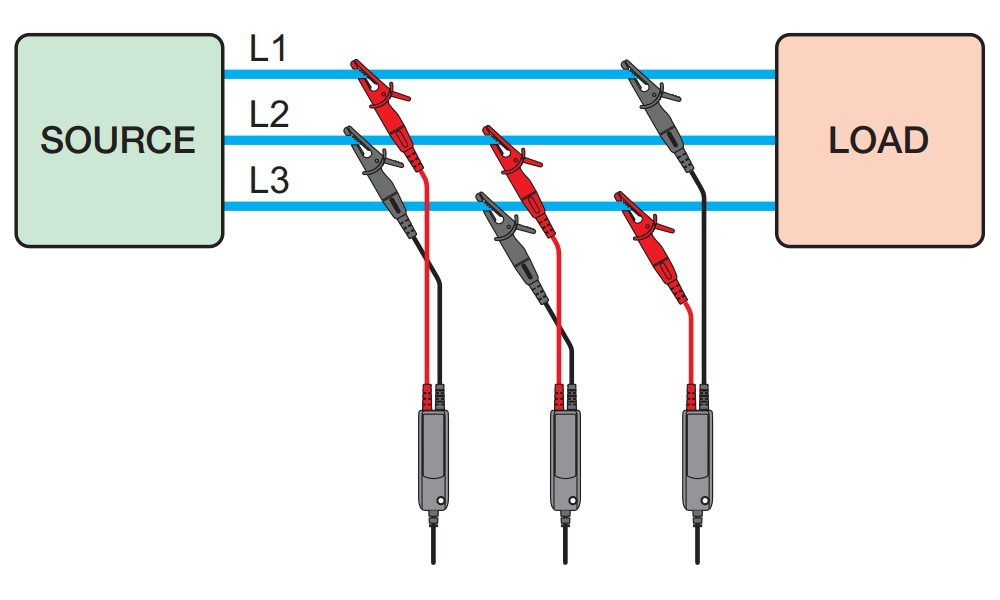

Trifásica de 3 hilos
Medición de la tensión flotante con 3 sensores de tensión.
Especificación
| Tensión de entrada máx. | CA 600Vrms (sen), 848,4Vpeak |
|---|---|
| Sistema de entrada | Entrada diferencial (puede medir la tensión flotante) |
| Tensión de salida | CA de 0 a 60mV (salida/entrada: 0,1mV/V) |
| Rangos de medición | De 6 a 600V |
| Exactitud (rango de frecuencia) |
±1,0 % rdg±0,1mV (50/60Hz) |
| Impedancia de entrada | Aprox. 3,4MΩ |
| Impedancia de salida | Aprox. 180Ω |
| Conector de salida | MINI DIN 6PIN |
| Normas aplicables | Grado de contaminación IEC 61010-1 CAT III 600V2 IEC 61010-031, IEC 61326 (EMC) |
| Ubicación de uso | Altitud de hasta 2000m, interior |
| Rango de temperatura y humedad de funcionamiento | De -10 a 50ºC, humedad relativa del 85 % o menos (sin condensación) |
| Dimensión | 87(L)×26(W)×17(D) mm (excluyendo salientes) |
| Peso | Aprox. 135g |
| Accesorios | Manual de instrucciones |
| Accesorios opcionales | 7185 (Cable de extensión) |
