COMPROBADOR DE AISLAMIENTO DE TIERRA PV

KEW 6024PV

Medición precisa de la resistencia de aislamiento incluso si las matrices fotovoltaicas (PV) están generando alimentación

Medición precisa de la resistencia de aislamiento incluso si las matrices fotovoltaicas (PV) están generando alimentación
No es necesario cortocircuitar las matrices PV ni realizar pruebas por la noche para medir la resistencia de aislamiento
Mediciones de resistencia a tierra con método voltamperométrico en 3 y 2 polos
Diseño impermeable, ideal para trabajar en condiciones meteorológicas adversas
Función de memoria de hasta 1000 datos
Botones luminiscentes y pantalla grande con retroiluminación
El tiempo transcurrido, después de iniciar una medición, se muestra con los valores medidos
Compacto y ligero
La sonda de prueba con interruptor de control remoto se suministra como accesorio de serie
Descarga automática con pantalla de tensión
El software de análisis especial “KEW Report” está disponible

Vista 3D

Especificación

Resistencia de aislamiento PV^*
	Tensión de prueba		500V		1000V
	Rango (alcance automático)		20,00/200,0/2000MΩ
	Rango de medición		De 0,00 a 1,50MΩ De 200,1 a 2000MΩ	De 1.51 a 200,0MΩ	De 0,00 a 1,50MΩ De 1001 a 2000MΩ	De 1.51 a 1000MΩ
		Precisión	±5 %rdg±6dgt	±1,5 %rdg±5dgt	±5 %rdg±6dgt	±1,5 %rdg±5dgt
	Tensión de circuito abierto		De 1 a 1,2times
	Corriente de cortocircuito		1,5mA o menos
Resistencia de aislamiento
	Tensión de prueba		250V	500V	1000V
	Rango (alcance automático)		20,00/200,0/2000MΩ
	Corriente nominal		De 1,0 a 1,2mA
	Corriente nominal		0,25MΩ	0,5MΩ	1MΩ
	Primer rango de medición efectivo		De 1.51 a 100,0MΩ	De 1.51 a 200,0MΩ	De 1.51 a 1000MΩ
		Valor de escala medio	50MΩ
		Precisión	±1,5 %rdg±5dgt
	Segundo rango de medición efectivo		De 1.20 a 1,50MΩ De 100,1 a 2000MΩ	De 1.20 a 1,50MΩ De 200,1 a 2000MΩ	De 1.20 a 1,50MΩ De 1001 a 2000MΩ
		Precisión	±5,0 %rdg±6dgt
	Tensión de circuito abierto		De 1 a 1,2times
	Corriente de cortocircuito		1,5mA o menos
Resistencia de tierra
	Rango de medición (alcance automático)		20,00/200,0/2000Ω
	Precisión		±3,0 %rdg±0,1Ω (rango de 20Ω) ±3,0 %rdg±3dgt (rango de 200/2000Ω)
Medición de tensión
	Rango de medición		CA 5 a 600V (45 a 65Hz) CC ±5 a 1000V
	Precisión		±1,0 %rdg±4dgt
General
	Normas aplicables		Grado de contaminación IEC 61010-1 CAT IV 300V/CAT III 600V2 IEC 61010-2-030, IEC 61010-2-034, IEC 61010-031, IEC 60529(IP54) IEC 61557-1,2,5,10, IEC 61326-1 2-2
	Fuente de alimentación		LR6(AA) (1,5V) × 6
	Dimensión		84(L) × 184(W) × 133(D) mm
	Peso		Aprox. 900g (incluidas las baterías)

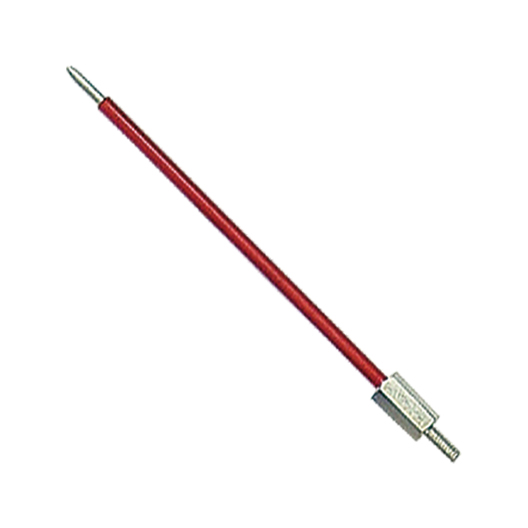

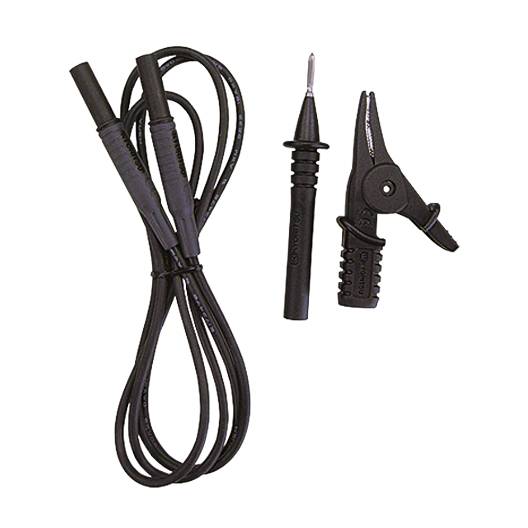

	Accesorios		7196B(Cables de prueba con interruptor de control remoto) 7244A(Cable de prueba con pinza de cocodrilo) 8017(Terminal de prolongación largo) 8072(Terminal estándar CATII) 8212-USB(Adaptador USB) 9156A(Estuche blando con correa para el hombro) LR6(AA) × 6, Manual de instrucciones

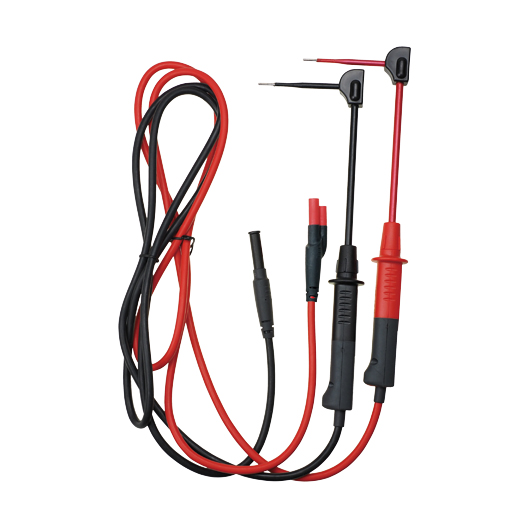

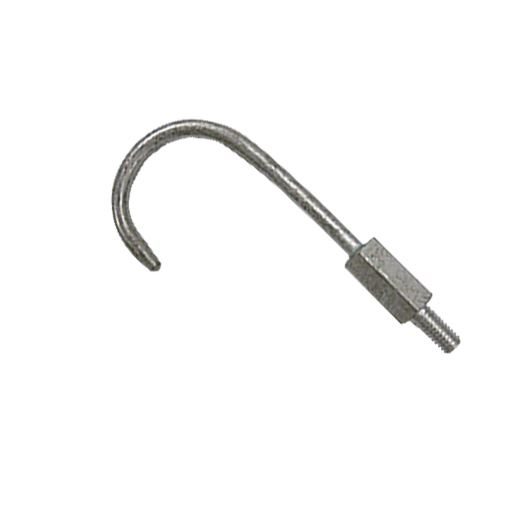

	Accesorios opcionales		7243A(Sonda en forma de L) 7245A(Juego de cables de medición de precisión) 8016(Terminal tipo gancho)
