REGISTRADOR Ior

KEW 5050

¡Registrador Ior sin precedentes!

Proporciona mediciones simultáneas y registra hasta 4 canales
Admite varios sistema de cableado
( 2 y 3 hilos monofásicos, 3 y 4 hilos trifásicos*) *Excepto Ior para 3 hilos de fase 4
La velocidad de clase más rápida del mundo con un intervalo de 200ms para la medición de corriente de fuga
Ofrece mediciones de corriente de carga/fuga tradicionales
Gran pantalla gráfica e imán en la parte posterior del estuche para fijarlo a carcasas metálicas

Vista 3D

Especificación

Ior
Configuración del cableado		1P2W, 1P3W, 3P3W, 3P4W
Mediciones y parámetros		Ior : Corriente de fuga (Trms) solo con componentes resistivos Io : Corriente de fuga (Trms) con onda básica de 50/60Hz solamente Iom : Corriente de fuga (Trms) incluyendo componentes armónicos V: Tensión de referencia (Trms) con onda básica de 50/60Hz solamente Vm : Tensión de referencia (Trms) incluidos los componentes armónicos R : Resistencia de aislamiento, frecuencia (Hz), ángulo de fase (θ)
Otras funciones		Salida digital, pantalla de impresión, retroiluminación, retención de datos
Intervalo de grabación		200/400ms/1/5/15/30s/1/5/15/30m/1/2 horas
	Rango	10,000/100.00/1000.0mA/10,000A/AUTO
	Precisión	Para tensiones de referencia de onda sinusoidal de 40 a 70Hz y 90V Trms o superior, ±0,2%rdg±0,2%f.s. + precisión de amplitud del sensor de pinza + error de precisión de fase* (error de fase) * añada ±2,0%rdg al valor de Io medido cuando utilice la mordaza sensor de fugas Ior. (θ: dentro de la precisión de la diferencia de tensión de referencia / fase de corriente ±1,0°)
	Entrada permitida	De 1 % a 110 % (Trms) de cada rango, y 200 % (pico) del rango
	Rango de visualización	De 0.15 % a 130 % (pantalla “0” para menos de 0.15%, “OL” si se excede el rango)
Io * Rango, entrada permitida y rango de visualización son los mismos que Ior.
	Precisión	De ±0,2 %rdg±0,2 %f.s.+ precisión de amplitud del sensor de pinza
Iom * Rango, entrada permitida y rango de visualización son los mismos que Ior.
	Precisión	De ±0,2 %rdg±0,2 %f.s.+ precisión de amplitud del sensor de pinza
	Método de medición	Velocidad de muestreo 40,96ksps (cada 24,4μs), sin huecos, calcular valores Trms cada 200ms.
Tensión
	Rango	1000,0V
	Precisión	De ±0,2 %rdg±0,2 %f.s. * para formas de onda de onda sinusoidal de 40 a 70Hz
	Entrada permitida	Trms de 10 a 1000V y pico de 2000V
	Rango de visualización	Trms de 0,9 a 1100,0V (pantalla “0” para menos de 0,9V, “OL” si se excede elr ango)
Ángulo de fase(θ)
	Rango de visualización	De 0,0 a ±180,0° (con respecto a la fase de tensión de referencia como 0,0°)
	Precisión	Dentro de ±0,5° para las entradas del 10 % o más del rango de corriente de fuga, onda sinusoidal de 40 a 70Hz, tensión de referencia de 90V Trms o superior. Dentro de ±1,0° cuando se utiliza la sensor de pinza de fugas Ior, y Con una precisión ±0,5°+ en la sensor de pinza cuando se utiliza un sensor de pinza de uso general.
Rango del medidor de frecuencia		De 40 a 70Hz
Suministro externo		De CA100 a 240V (50/60Hz) 7,5VA máx.
Fuente de alimentación		LR6(AA) (1,5V) × 6 (duración de la batería aprox. 11h)
Periodo de visualización/actualización		160 × 160dots, pantalla monocroma FSTN/500ms
Interfaz de tarjeta de PC		Tarjeta SD (2GB) * Accesorio estándar
Interfaz de comunicación		USB
Rango de temperatura y humedad		23±5°C, humedad relativa del 85 % o menos (sin condensación)
Rango de temperatura y humedad de funcionamiento		De -10 a 50°C, humedad relativa del 85 % o menos (sin condensación)
Rango de temperatura y humedad de almacenamiento		De -20 a 60°C, humedad relativa del 85 % o menos (sin condensación)
Normas aplicables		Grado de contaminación IEC 61010-1 CAT IV 300V/CAT III 600V2 IEC 61010-2-030, IEC 61010-031, IEC 61326
Dimensión		165(L) × 115(W) × 57(D) mm
Peso		Aprox. 680g (incluidas las baterías)

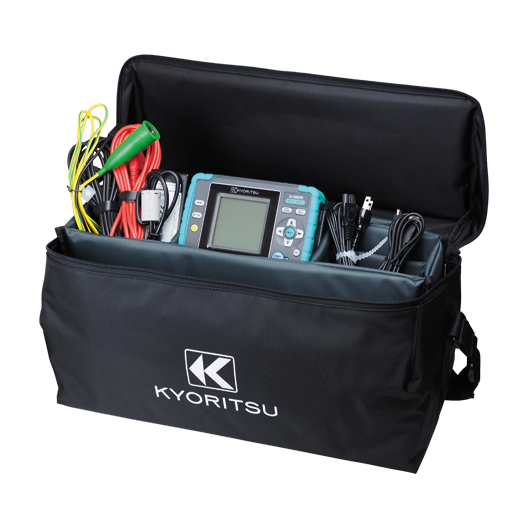

Accesorios		7273 (Cable de prueba de tensión) 8262 (Adaptador de CA) 7278 (Cable de tierra) 7219 (Cable USB) 8326-02 (Tarjeta SD [2GB]) 9125 (Estuche de transporte) Manual de instrucciones, marcador de cables, LR6(AA) × 6
Accesorios opcionales		8177/8178 (Sensor de pinza de corriente de fuga Ior) 8329 (Adaptador de fuente de alimentación) 8121/8122/8123/8124/8125/8126/8127/8128 (Sensor de pinza de corriente de carga)* 8130/8133 (Sensor de pinza flexible)* 8146/8147/8148 (Sensores de pinza amperimétrica de corriente de fuga y carga)*

Descargue “KEW Windows for KEW 5050(software)” desde aquí.

Muestra los valores de resistencia de aislamiento (R) determinados por la siguiente fórmula.
V: Tensión de referencia / Ior: Corriente de fuga
El valor que se muestra es solo para referencia, ya que el método de medición difiere de los medidores de resistencia de aislamiento y pueden no ser coherentes entre sí.
* No se puede utilizar para medición.
