COMPROBADOR DE APARATO PORTÁTIL (PAT)

KEW 6205

Proteger la vida y la propiedad de aparatos defectuosos

Funcionamiento con batería
Resultado PASS/FAIL
Retroiluminación del estado del color
Prueba del dispositivo de corriente residual de 10mA y 30mA (transformador de aislamiento integrado)
Función de memoria de hasta 999 datos
Salida de impresora

KEW 6205 equipado con LAN inalámbrica: disponible solo en Australia y Nueva Zelanda.

Vista 3D

Descripción general del producto

Este instrumento es adecuado para realizar pruebas según lo requerido por las siguientes normas.
AS/NZS 3760 Inspección de seguridad en servicio y pruebas de equipos eléctricos.

Función de prueba

Función	Pruebas de contenido
Prueba de clase Ⅰ	Resistencia del conductor protector (corriente de prueba nominal de 200mA CC) Prueba de resistencia de aislamiento (250V o 500V) Prueba de corriente de fuga (de 100 a 253V/50Hz) Prueba de corriente de carga (de 100 a 253V/50Hz)
Prueba de clase Ⅱ	Prueba de resistencia de aislamiento (250V o 500V) Prueba de corriente de fuga (de 100 a 253V/50Hz) Prueba de corriente de carga (de 100 a 253V/50Hz)
Prueba de cable de extensión	Resistencia del conductor protector(corriente de prueba nominal de 200mA CD) Prueba de resistencia de aislamiento (entre línea / neutro-cortocircuito a tierra, línea / neutro) Prueba de corriente de fuga (de 100 a 253V/50Hz) Prueba de polaridad
Prueba del dispositivo de corriente residual	Prueba del dispositivo de corriente residual (10mA/30mA)

Especificación

Indicación de tensión de red
	Rango de visualización	De 30 a 270V
	Precisión	±5V
Prueba de resistencia del conductor protector
	Rango de medición	De 0,00 a 20,00Ω
	Tensión de circuito abierto	5V±0,4V CC
	Corriente de medición	200mA CC (valor nominal)
	Precisión	±3 %rdg±5dgt
Prueba de resistencia de aislamiento
	Tensión nominal	250V	500V
	Rango de medición	De 0,00 a 20,00MΩ
	Tensión sin carga	250V CC +20 %,-0 %	500V CC +20 %,-0 %
	Corriente de cortocircuito	1,5mA CC o menos
	Precisión	±2 %rdg±3dgt
Prueba de corriente de carga/corriente de fuga
	Elemento	Corriente de carga	Corriente de fuga
	Rango de tensión de red	De 100 a 253V/50Hz
	Rango de medición	De 0,10 a 10,00A rms	De 0,10 a 20,00mA rms
	Precisión	±10 %rdg±5dgt	±3 %rdg±5dgt
Prueba del dispositivo de corriente residual
	Tensión nominal	De 230V -15 % a +10 %/50Hz
	Corriente nominal	10/30mA
	Función	× 1	× 5
	Duración de la prueba	De 0,0 a 500,0ms	De 0,0 a 40,0ms
	Precisión del tiempo de funcionamiento	±2ms(≦40ms),±8ms(>40ms)
Fuente de alimentación		LR6(AA) (1,5V) × 6
Normas aplicables		IEC/EN61010-1 CAT II 300V, IEC/EN61010-2-030, IEC 61010-2-034 IEC/EN61010-031, EN61326-2-2, AS/NZ3760
Dimensión/Peso		261(L) × 104(W) × 57(D) mm/Aprox. 940g (incluidas las baterías)

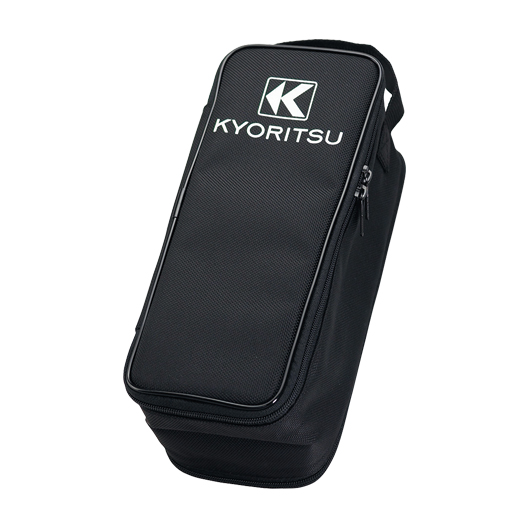

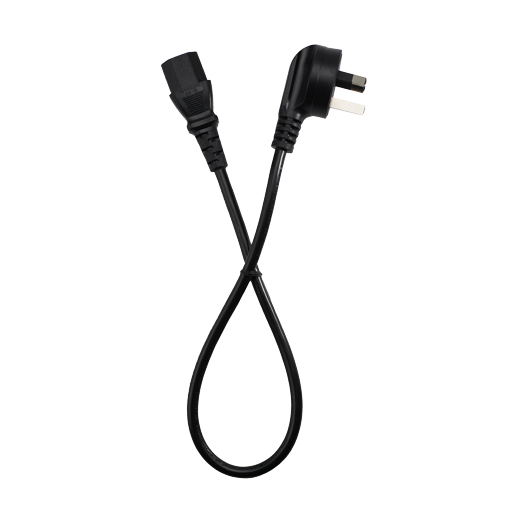

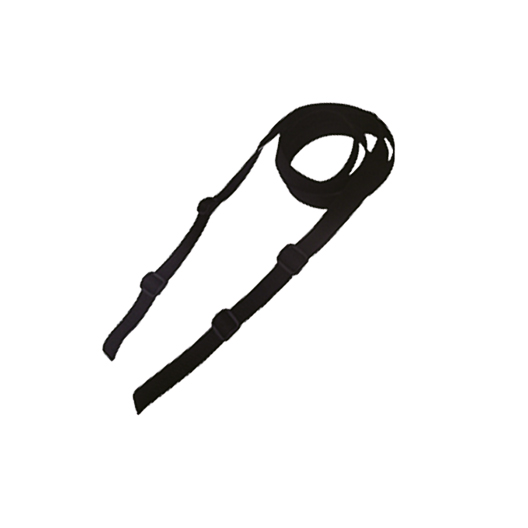

Accesorios		7277(Conductor de red) 7129A(Cable de prueba con pinza de cocodrilo) 7161A(Terminal de prueba plano [negro]), 7276(Adaptador para cable de extensión) 9193(Estuche de transporte) 8928(Fusible [10A/250V]), 9121(Correa para el hombro) Hebilla, LR6(AA) x 6, manual de instrucciones

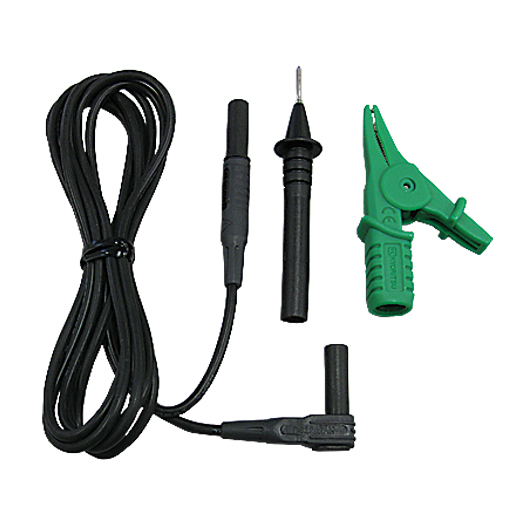

Accesorios opcionales		7219(Cable USB) 7275(Cable de impresora: Mini Din 6pin-D-sub 9pin) 7248(Cable de prueba con pinza de cocodrilo y sonda de prueba plana)
