PINZA VATIMÉTRICA DE CALIDAD ELÉCTRICA

KEW 2062BT

Mordaza con forma de lágrima y tamaño de conductor de 55 mm: cómoda de usar en una oficina y fábrica de pequeño tamaño

Corriente de hasta 1000A rms
Tensión de hasta 1000V rms
Armónicos hasta 30.º
KEW 2062 y KEW 2062BT tienen una mordaza con forma de lágrima y el tamaño es cómodo de usar en una oficina y fábrica de pequeño tamaño (tamaño del conductor 55mm)

Vista 3D

Vídeo

Descripción general del producto

1. Varias funciones de medición

Es posible realizar mediciones de corriente, tensión, alimentación, armónicos y detección de fase.
True RMS: indica un valor correcto en la forma de onda distorsionada.
Están disponibles las funciones PEAK, MAX, MIN, AVG.
Fácil de comprobar el cambio temporal en la fuente de alimentación.
La pantalla LCD puede mostrar simultáneamente los valores de tensión y frecuencia o alimentación y factor de alimentación.

2. Medición de potencia

La medición de alimentación en cualquier sistema de cableado es posible.

KEW 2062BT puede realizar mediciones monofásicas de 2 hilos/monofásicas de 3 hilos y de equilibrio y desequilibrio trifásicos de 3 hilos / 4 hilo trifásico. La pantalla doble puede mostrar simultáneamente muchos parámetros como W & PF, W & deg, W & VA, W & Var, V & A, etc.

Pueden medirse varios parámetros como potencia activa/reactiva/aparente, factor de alimentación, diferencias de fase (solo 1P2W) que son necesarios para la medición de la alimentación.

La alimentación trifásica total se puede medir en pasos sencillos.

Al establecer la relación de transformador de corriente y VT y medir el lado secundario de la transformación, se puede obtener el valor del lado primario.

3. Medición de armónicos

Se pueden medir los armónicos de tensión y corriente, que causan varios fallos in situ.
Es posible medir y mostrar cada armónico de tensión y corriente hasta el 30.º.
El factor de distorsión de armónicos totales se encuentra en dos tipos deTHD-R y THD-F. Cada grado de armónicos se puede mostrar en la pantalla LCD del comprobador. Tanto el valor de corriente (o el valor de tensión) como la relación de contenido se pueden mostrar en la misma pantalla.

4. Detección de fase

5. Conectividad

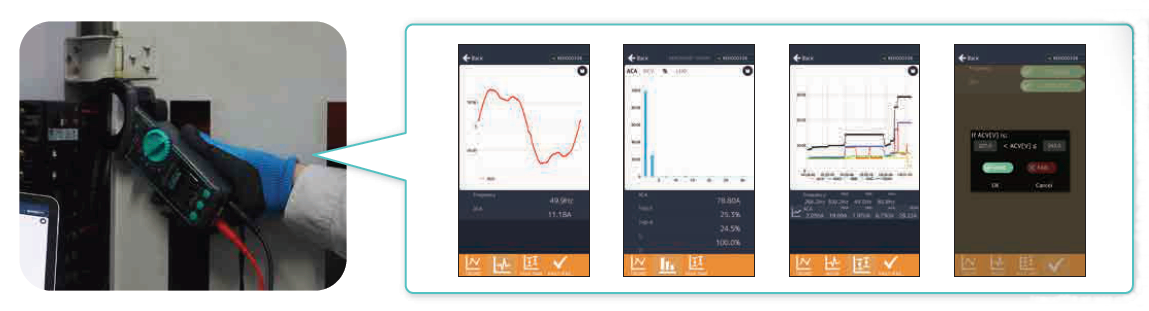

La aplicación específica “KEW Power*” es compatible con Android™ e iOS.
La pantalla LCD se puede comprobar en los dispositivos inteligentes.
Los valores medidos y los gráficos se pueden almacenar con solo pulsar un botón.
La tensión y la corriente se pueden mostrar en la pantalla de formas de onda. La existencia de armónicos se puede encontrar fácilmente.
El umbral de cada valor medido se puede establecer en la aplicación, y es posible el diagnóstico PASS y FAIL.

Aplicación de monitorización de datos de medición “KEW Power*“

Está disponible de forma gratuita en la Google Play Store y la App Store.
Busque “KEW Power“
El cargo de comunicación puede aplicarse por separado para descargar la aplicación.

Compatible con Android™ versión 8 a 15
Compatible con iOS 10,0 o posterior

Especificación

V CA
Conexiones de cableado		1P2W, 1P3W, 3P3W, 3P4W
Mediciones y parámetros		Tensión, corriente, frecuencia, potencia activa, potencia reactiva, potencia aparente, factor de alimentación (cosθ), ángulo de fase, armónicos (THD-R/THD-F), rotación de fase

	Rango	1000V
	Precisión	±0,7 % rdg±3dgt (de 40,0 a 70,0Hz) ±0,3 % rdg±5dgt (de 70,1Hz a 1KHz)
	Factor de cresta	1,7 o menos
A CA

	Rango	40,00/400,0/1000A (3 rango automático)
	Precisión	±1,0％rdg±3dgt (40,0 a 70,0Hz) ±2,0％rdg±5dgt (70,1Hz a 1kHz)
	Factor de cresta	3 o menos en el rango de 40,00A/400,0A, 3 o menos pico de 1500A en el rango de 1000A
Frecuencia

	Rango de visualización	De 40,0 a 999,9Hz
	Precisión	±0,3％rdg±3dgt
Potencia activa

	Rango	40,00/400,0/1000kW
	Precisión	±1,7 %rdg±5dgt (PF1, onda sinusoidal, de 45 a 65Hz)
Potencia aparente

	Rango	40,00/400,0/1000kVA
	Precisión	±1dgt frente a cada valor calculado Suma: añadir errores de cada canal, 3P3W: ±2dgt, 3P4W:±3dgt
Potencia reactiva

	Rango	40,00/400,0/1000kVar
	Precisión	±1dgt frente a cada valor calculado Suma: añadir errores de cada canal, 3P3W: ±2dgt, 3P4W:±3dgt
Factor de alimentación

	Rango de visualización	-1,000 a 0,000 a +1,000
	Precisión	±1dgt frente a cada valor calculado Suma: añadir errores de cada canal, 3P3W: ±2dgt, 3P4W:±3dgt
Ángulo de fase (solo 1P2W)

	Rango de visualización	-180,0 a 0,0 a +179,9
	Precisión	Dentro de ±3,0°
RMS de armónicos (tasa de contenido)

	Orden de análisis	Del 1.º al 30.º orden
	Precisión	±5,0％rdg ± 10dgt (1 a 10.º) ±10％rdg ± 10dgt (11to 20) ±20％rdg ± 10dgt (21 a 30.º)
Armónicos totales THD-R/THD-F

	Rango de visualización	0,0 % a 100,0 %
	Precisión	±1dgt frente a los resultados calculados de cada valor medido
Rotación de fase		V CA 80 a 1100V (45 a 65Hz)
Otras funciones		MAX/MIN/AVG/PEAK, retención de datos, Bluetooth^®, retroiluminación, apagado automático
General

	Interfaz de comunicación	Bluetooth^®5,0
	Fuente de alimentación	LR6 (AA) (1,5V) ×2
	Tiempo de medición continua	Aprox. 58 horas
	Tamaño del conductor	φ55 mm máx.
	Dimensión/peso	247(L) × 105(W) × 50(D) mm/Aprox. 490g (incluidas las baterías)
	Normas aplicables	IEC 61010-1, IEC 61010-2-032, IEC 61326-1 2-2 Clase B Grado de contaminación CAT IV 300V/CAT III 600V/CAT II 1000V2
	Accesorios	7290 (Cables de prueba) 9198 (Estuche de transporte) LR6(AA)×2, manual de instrucciones

* Algunos países regulan el cumplimiento de la ley de radio de los productos equipados con Bluetooth^Ⓡ.
　Confirme con su distribuidor antes de comprar nuestros productos equipados con Bluetooth^Ⓡ.
