COMPROBADOR INTELIGENTE DE TOMAS DE CORRIENTE

KEW 4506

¡Un comprobador inteligente de tomas de corriente perfecto que detecta la
conexión inversa N-E difícil de detectar!

Medición sencilla simplemente enchufando a una toma de corriente y pulsando el botón de prueba
En solo 1 segundo puede comprobar la tensión, el cableado correcto y la polaridad de la línea, el neutro y la tierra de una toma de corriente
KEW 4506 se puede utilizar en el sistema de tierra TT y también en TN-S mediante el uso combinado con KEW 8343 (consulte el principio de medición)
Método de medición único con corriente de prueba baja para evitar disparos de dispositivos de corriente residual

Vista 3D

Vídeo

Descripción general del producto

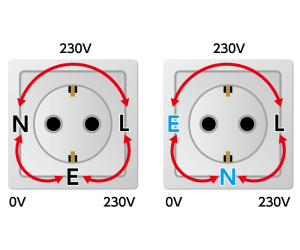

¿Por qué es un problema la conexión neutro-tierra inversa?

Si se utiliza una toma de corriente sin darse cuenta de que hay un error de conexión inversa N-E, el dispositivo de corriente residual anterior se disparará y provocará un corte de alimentación.
Pero si el circuito no está protegido por el dispositivo de corriente residual, la corriente de carga grande fluye en el conductor de tierra, lo que provoca una descarga eléctrica y un peligro de incendio.

Diagnóstico mediante un multímetro

Al medir con un multímetro, incluso si N y E están conectados en inversa, la tensión será la misma que cuando están conectados correctamente y no se encontrarán errores de cableado.

¡Nuestro comprobador inteligente de tomas de corriente
KEW 4506 puede resolver esos problemas!

Principio de medición

Para el sistema TT

Si el sistema de tierra es TT y el circuito está protegido por un dispositivo de corriente residual con corriente nominal de 30mA o más,
la conexión inversa N-E puede detectarse solo con KEW 4506.

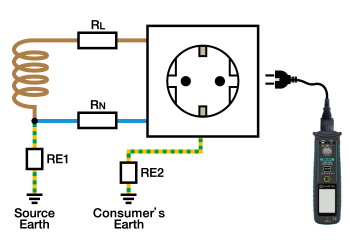

En este caso, para comprobar si el cableado N-E es correcto, KEW 4506 mide la resistencia entre L-N y la resistencia entre L-E respectivamente.
Normalmente, en el sistema TT, la resistencia L-N se debe principalmente a la resistencia de los conductores de cableado solamente.
Por otro lado, la resistencia L-E incluye también la resistencia a tierra del consumidor (RE1 y RE2), por lo que la resistencia L-E es mayor que solo la resistencia L-N.

RL + RN < RL + (RE1+RE2)

KEW 4506 detecta la conexión inversa N-E comprobando la diferencia de estos valores de resistencia.
Por lo tanto, si la resistencia L-E es extremadamente baja, es posible que no se detecte la conexión inversa de N-E.
Además, un dispositivo de corriente residual de 10mA puede dispararse porque se utiliza una corriente de prueba de alrededor de 10mA para medir la resistencia.

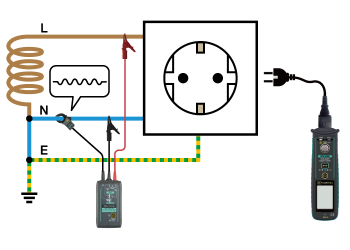

En los casos anteriores, sugerimos usar KEW 8343 (fuente de señal) junto con KEW 4506.
No se verá afectado por la resistencia L-E extremadamente baja y ningún dispositivo de corriente residual se disparará, ya que la corriente de prueba que fluye entre N-E es menor que 1μA.

Para el sistema TN

Para comprobar sistemas de cableado con resistencias bajas, como TN, estructuras de edificios y sistemas de tierra comunes, conecte KEW 8343 a la ubicación cercana al disyuntor de circuito derivado al cual se cablea la salida 3P y aplique tensión de prueba.
La conexión inversa de N-E se puede detectar aplicando una tensión de prueba de KEW 8343 en la línea neutral y examinando la dirección de la señal.
*KEW 4506 y KEW 8343 no se pueden utilizar en sistemas TN-C o TI.
*La fuente de señal KEW 8343 se vende por separado.

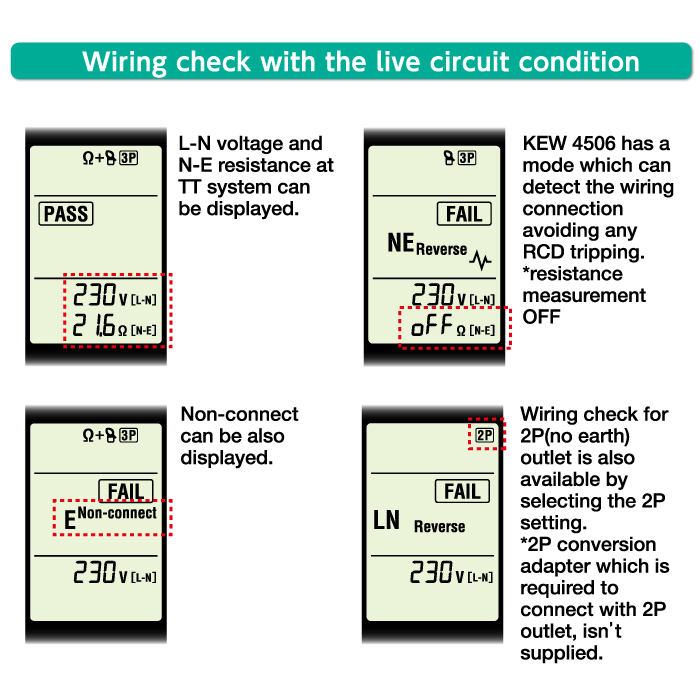

Todos los resultados de la comprobación y PASS/FAIL se muestran en una pantalla clara

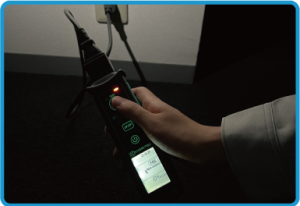

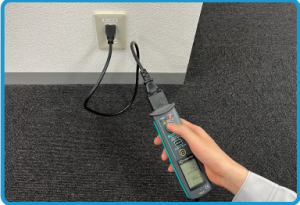

Medición sencilla con solo enchufar a una toma de corriente y pulsando el botón de comprobación.	La retroiluminación LCD se enciende automáticamente en lugares oscuros. * Es posible desactivar la retroiluminación

Dónde usar y limitaciones

KEW 4506 puede comprobar la conexión de cableado, incluida la N-E inversa de tomas de corriente monofásicas.
Este comprobador puede comprobar tomas de corriente monofásicas cableadas a sistemas de suministro trifásicos de 4 hilos, monofásicos de 3 hilos y monofásicos de 2 hilos.
*KEW 4506 no puede usarse para comprobar tomas de corriente trifásicas ni comprobar el dispositivo de corriente residual.

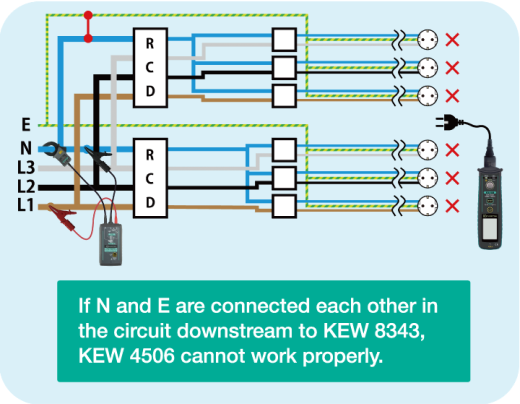

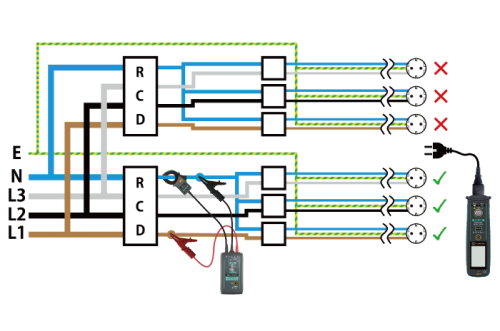

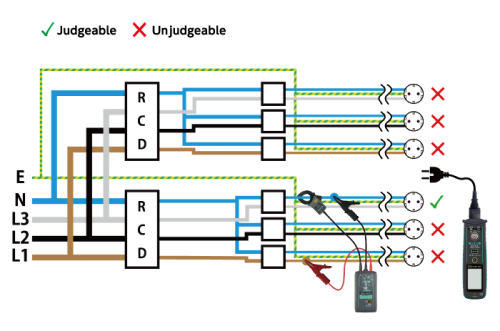

Para su uso en un circuito general del sistema TN, la N-E inversa solo puede determinarse en tomas de corriente conectadas después del conductor N donde se sujeta KEW 8343. Para comprobar las tomas de corriente del circuito del anillo, KEW 8343 debe conectarse a la corriente antes del conductor N que alimenta el circuito del anillo.

Especificación

Prueba de toma de corriente^*1
	Rango medible de tensión de la fuente de alimentación		80 a 290V rms (50/60Hz) *El comprobador emite una advertencia de tensión si se detecta una tensión de 253V o superior , pero puede realizar la comprobación de tomas de corriente.
	Tipo de toma		3 Polo	2 Polo
	Diagnóstico	PASS	PASS	PASS
		FAIL	L-N inversa	L-N inversa<
			L-E inversa	Tensión anómala
			N-E inversa	－
			E No conectado	－
			N No conectado	－
			N-E no se puede diagnosticar	－
			Tensión anómala	－
V CA (L-N)
	Rango		80 a 290V rms (50/60Hz)
	Precisión		±2 %rdg±4dgt
Resistencia de bucle (N-E)
	Rango (alcance automático)		200Ω: 0,0 a 199,9Ω 2000Ω: 200 a 1999Ω
	Corriente de prueba		200Ω: 5mA (5,3 Hz) 2000Ω: 1mA (5,3 Hz)
	Precisión		±3 %rdg±5dgt
Normas aplicables			Grado de contaminación IEC 61010-1, IEC 61010-2-030 CAT II 300V2, IEC 60529 (IP40)
Rango de temperatura y humedad de funcionamiento			De -10 a 50°C, humedad relativa del 85 % o menos (sin condensación)
Rango de temperatura y humedad de almacenamiento			De -20 a 60°C, humedad relativa del 85 % o menos (sin condensación)
Fuente de alimentación			LR6 (AA) (1,5V) × 2
Dimensión			212(L) × 56(W) × 39(D) mm
Peso			Aprox. 250g (incluidas las baterías)
Accesorios			KAMP10 o 7284 (Cable de prueba con conector IEC) ^*3 9161 (Estuche de transporte) LR6 (AA) × 2, manual de instrucciones
Accesorios opcionales			8343 (Fuente de señal para comprobador inteligente de tomas de corriente)

*1 Si la función de medición de resistencia N-E está desactivada (*2), la comprobación se realiza con una
tensión de prueba aplicada solo desde una fuente de señal opcional: los flujos de corriente entre N-E son inferiores a 1µA
*2 Si la función está desactivada, KEW 4506 no muestra resistencia entre N-E.

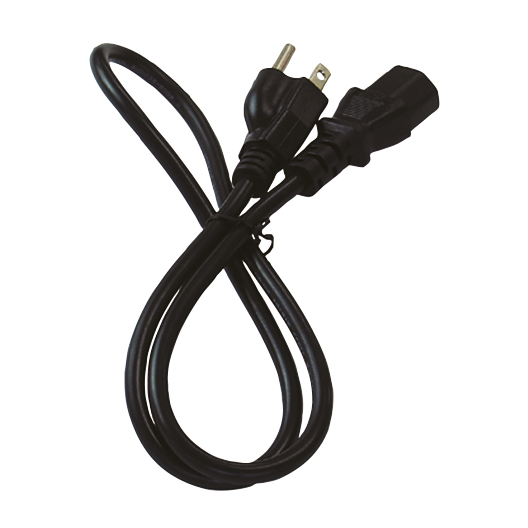

*3 KAMP 10(AU): enchufe australiano/KAMP 10(UE): enchufe europeo SCHUKO/KAMP 10(RU): enchufe británico (13A) / 7284: enchufe americano (NEMA)
