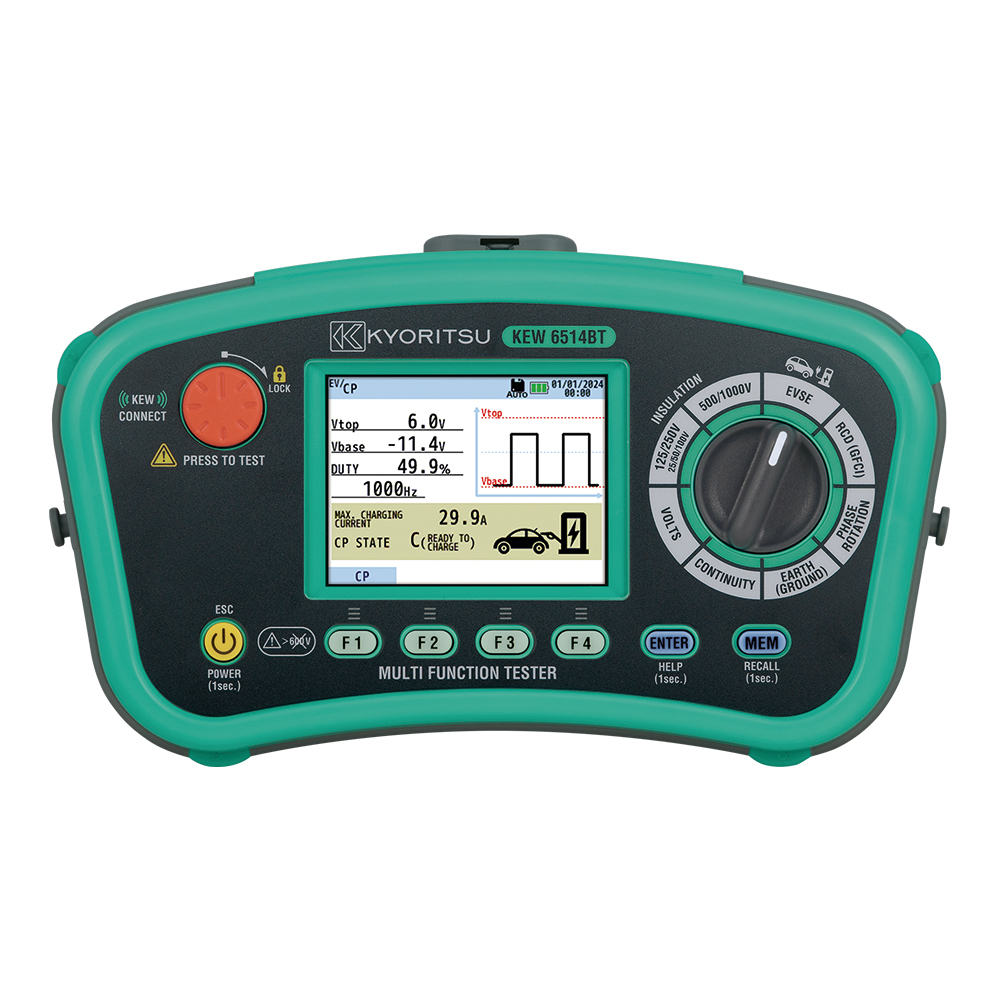

COMPROBADOR MULTIFUNCIÓN DE INSTALACIONES

KEW 6514BT

Comprobador versátil que admite varias pruebas eléctricas para la comprobación, el mantenimiento y la solución de problemas de instalaciones eléctricas.
La función de prueba exclusiva EVSE ofrece un análisis de diagnóstico avanzado cuando se utiliza con el adaptador EVSE.
(EVSE: Equipo de suministro de vehículos eléctricos)

Ofrece varias pruebas para la instalación eléctrica
Aislamiento / Earth / Continuidad / Rotación del motor / Lazo 2-Wire / RCD / Rotación de fase / Frecuencia / V CA / SPD (Varistor)
Memoria automática
Pantalla LCD en color
Pruebas dedicadas a EVSE
Comprobación de forma de onda de señal CP / Bloqueo de enclavamiento / Prueba automática programable

Vista 3D

Vídeo

PR

Cómo usar la aplicación KEW Smart Advanced y explicar cada función.

Descripción general del producto

Ofrece varias pruebas para la instalación eléctrica

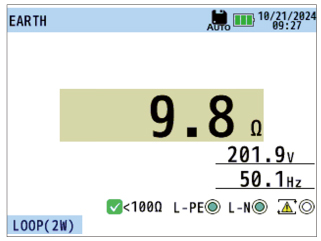

Bucle de 2 cables

KEW 6514BT tiene un método de medición avanzado llamado “Loop 2-Wire”. Puede llevar a cabo la prueba de impedancia de bucle utilizando solo 2 cables, mientras que normalmente se requieren 3 cables. ¡Su pequeña corriente de prueba de 7mA no dispara ni siquiera los dispositivos de corriente residual de 15mA!

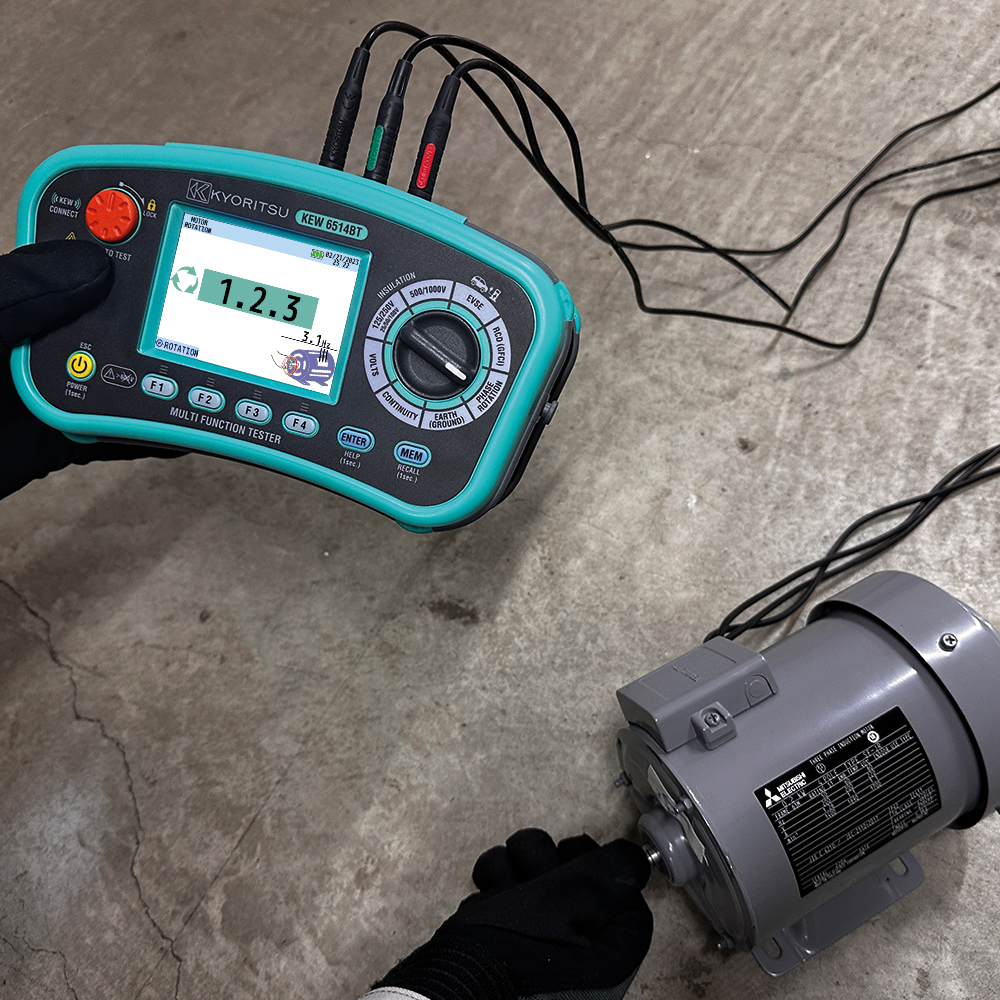

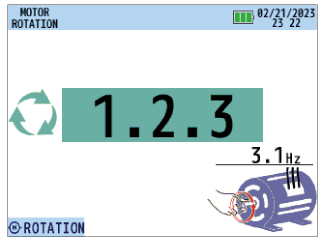

Comprobación de rotación del motor

Sin fuente de alimentación, la conexión del motor puede comprobarse mediante fuerza electromotriz generada girando el eje del motor trifásico a mano u otros medios.

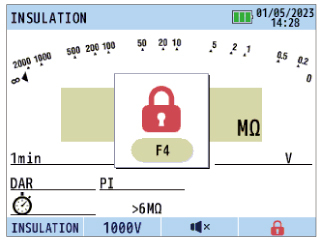

Función de bloqueo de seguridad para rango de resistencia de aislamiento

Esta función de seguridad evita la presencia accidental de tensión para el rango de resistencia de aislamiento. Esta función de seguridad se puede ajustar en cada rango mediante nuestra aplicación especial.

Pantalla LCD en color

Todos los datos de la prueba se muestran en una gran pantalla en color.

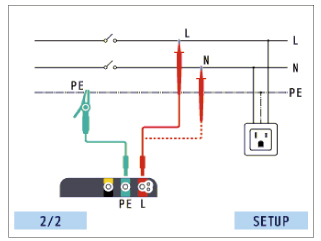

La función AYUDA mostrará cómo conectar el instrumento según la función seleccionada.

Memoria automática

Al activar esta función, el KEW 6514BT automático guarda los datos medidos en cada prueba. Se pueden guardar hasta 1000 datos medidos en la memoria interna.

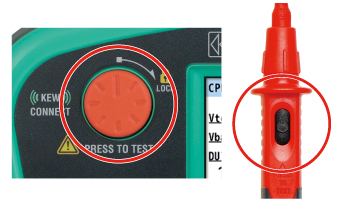

La prueba se puede realizar pulsando el interruptor de prueba en KEW 6514BT o el interruptor en el cable de prueba remoto. Al pulsar y girar el interruptor de prueba en el instrumento, puede hacer que la prueba siga funcionando.

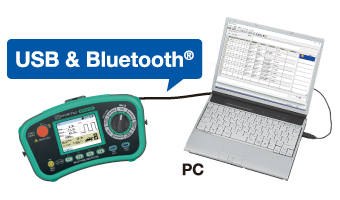

Los datos medidos guardados en la memoria interna se pueden transferir al PC a través del adaptador USB (8212-USB) o Bluetooth^® y es posible gestionar los datos medidos e imprimir un informe de prueba completo.
* 8212-USB es un accesorio opcional.
* Descargue el software desde aquí.

Aplicación de gestión de datos de medición

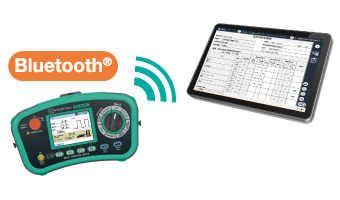

La aplicación “KEW Smart Advanced” facilita la comprobación de cualquier resultado medido en una tableta o teléfono inteligente a través de Bluetooth®.
La plantilla de usuario (formato xlsx) se puede cargar en el dispositivo y los valores medidos se introducen automáticamente. Con esta aplicación, KEW 6514BT permite activar o no cada función y cambiar fácilmente los ajustes, como el valor comparador para cada función.

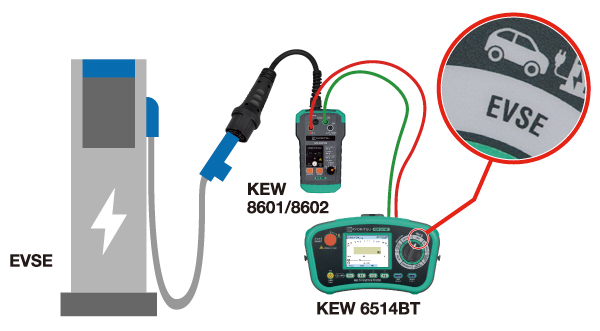

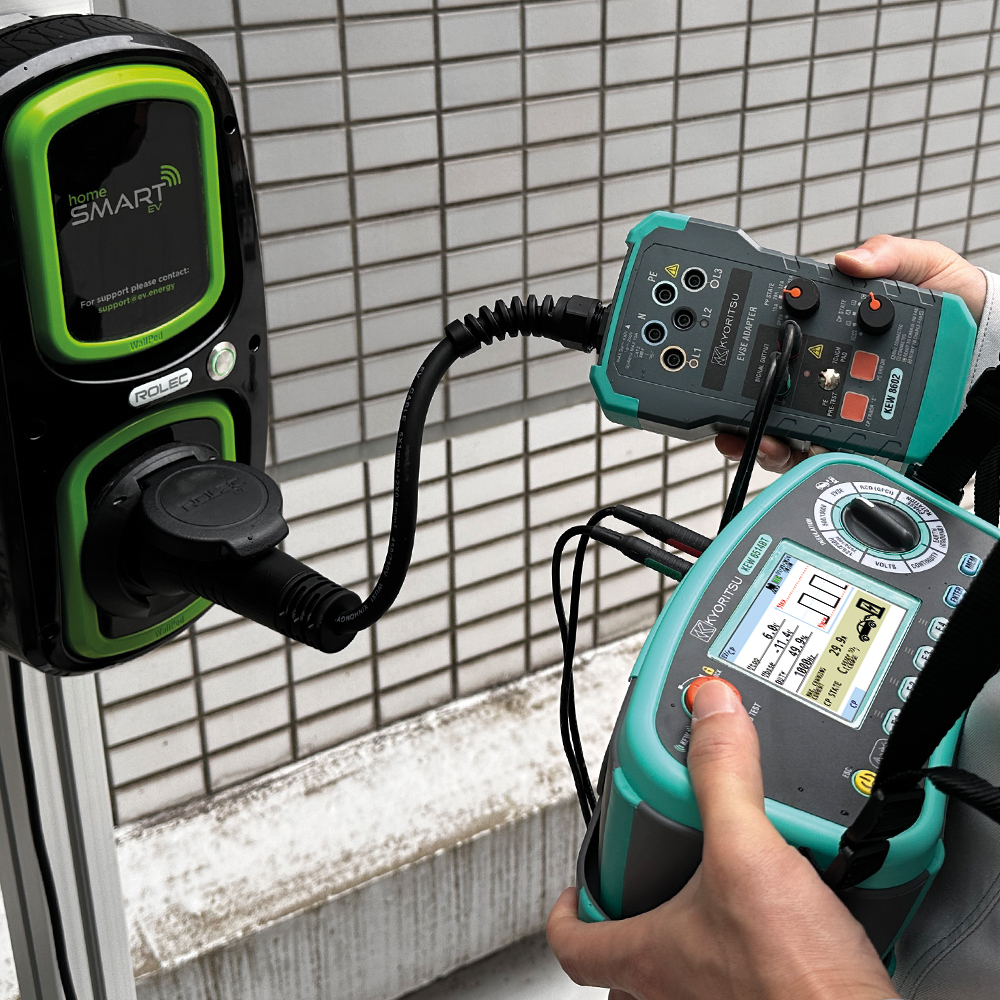

Función exclusiva para EVSE

Ofrece análisis de diagnóstico avanzado cuando se utiliza con el ADAPTADOR EVSE opcional

Incluidas las pruebas de seguimiento

Aislamiento
Voltios
Resistencia del circuito del interruptor de enclavamiento
Tierra
Bucle de 2 cables
Comprobación de la señal CP
Dispositivo de corriente residual

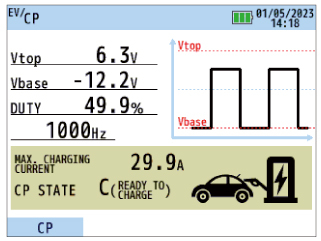

Función de análisis de señal CP

Conectando KEW 6514BT al terminal CP del ADAPTADOR EVSE, la señal CP puede analizarse en profundidad como si se utilizara un osciloscopio.
También se calculan automáticamente el ESTADO CP y la corriente de carga y se muestran en la pantalla del instrumento.

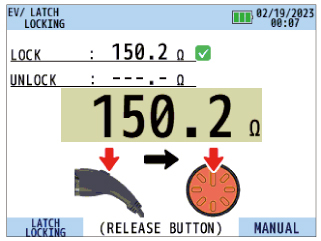

Medición de resistencia del circuito del interruptor de enclavamiento

Utilizando KEW 6514BT en combinación con el ADAPTADOR EVSE KEW 8601, puede medir la resistencia del circuito y comprobar si el interruptor de enclavamiento del EVSE con conector type1 funciona correctamente, con resultados PASS o FAIL.

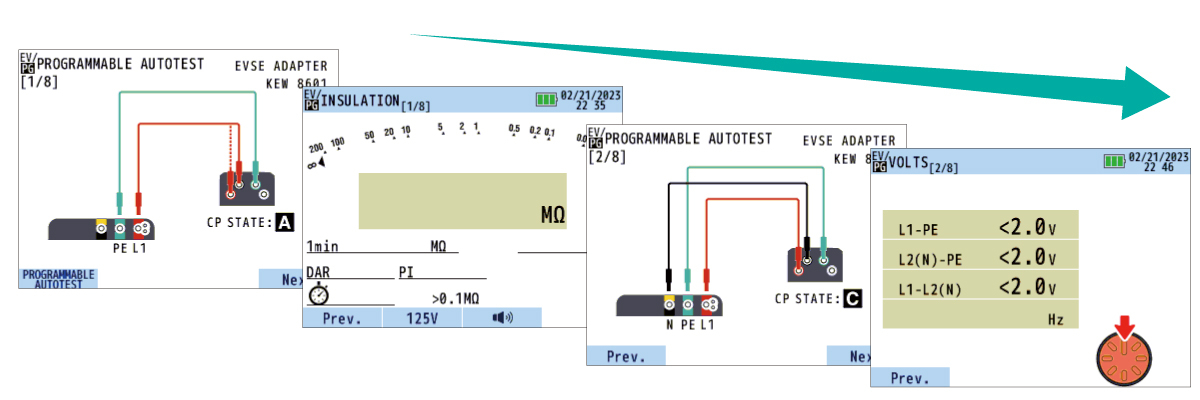

Prueba automática programable

Existe una función dedicada a EVSE en la que puede realizar varias pruebas. El cliente puede personalizar la combinación y la secuencia de pruebas utilizando nuestra aplicación especial.
El instrumento le ayuda a mostrar cómo realizar las conexiones en su pantalla antes de la prueba y también proporciona una guía paso a paso para llevar a cabo todas las pruebas necesarias.

KEW 6514BT incluye todo lo que necesita para comprobar una instalación eléctrica

		KEW 6514BT	KEW 6516	KEW 6516BT
VOLTIOS		600V
Continuidad		✓
Tierra		2 hilos/3 hilos
Dispositivo de corriente residual	Función	×1/2, ×1, rampa	×1/2, ×1, ×5, rampa, auto, Uc
	Tipo de dispositivo de corriente residual	CORRIENTE ALTERNA (G)	CORRIENTE ALTERNA/A/F/B (G/S)
	Corriente de prueba	15/30/50/100/200/500mA	10/30/100/300/500/1000mA/Variable
PSC/PFC		－	✓
Prueba EVSE	Dispositivo de corriente residual (Compatible con dispositivo de corriente residual para EVSE)	－	✓(CC 6mA)
	BUCLE (Compatible con dispositivo de corriente residual para EVSE)	－	✓(N-PE: 4mA)
	Comprobación de la señal CP	✓	－
	Resistencia del circuito del interruptor de enclavamiento	✓	－
	Prueba automática programable	✓	－
Resistencia de aislamiento	Tensión de prueba	25/50/100/125/250/ 500/1000V	100/250/500/1000V
Impedancia de bucle	BUCLE ATT de 2 hilos	✓(L-PE:7mA)	✓(L-PE:15mA)
	BUCLE ATT de 3 hilos	－	✓
	BUCLE ALTO	－	✓
Rotación de fase		✓
	Comprobación de rotación del motor	✓	－
Memoria automática		✓	－
Interfaz de comunicación	USB	✓
Interfaz de comunicación	Bluetooth®	✓	－	✓

Especificación

Resistencia de aislamiento

Resistencia de aislamiento								SPD (Varistor)
Tensión de prueba	25V	50V	100V	125V	250V	500V	1000V	1000V máx.
Rango	2,000/20,00MΩ (Alcance automático)		2,000/20,00/200,0MΩ (Alcance automático)			2,000/20,00/ 200,0/1000MΩ (Alcance automático)	2,000/20,00/ 200,0/2000MΩ (Alcance automático)	De 0 a 1000V (sube 1V)
Precisión	－							±5 %rdg±5dgt
Primer rango de medición efectivo	De 0,100 a 10,00MΩ		De 0,100 a 25,0MΩ		De 0,100 a 50,0MΩ	De 0,100 a 100,0MΩ	De 0,100 a 1000MΩ	－
Primer rango de medición efectivo	±2 %rdg±2dgt							－
Segundo rango de medición efectivo	De 0,050 a 0,099MΩ							－
	±2 %rdg±4dgt
	De 10,01 a 18,00MΩ		De 25,1 a 180,0MΩ		De 50,1 a 180,0MΩ	De 100,1 a 900MΩ	De 1001 a 1800MΩ
	±5 %rdg
Corriente nominal	De 1,0 a 1,2ｍA							－
Corriente nominal	0,025 MΩ	0.05 MΩ	0,1 MΩ	0,125 MΩ	0,25MΩ	0,5MΩ	1MΩ	－
Corriente de cortocircuito	1,5mA máx.

Tierra

Rango		20,00/200,0/2000Ω (alcance automático)
Precisión		±2 % rdg±0,08Ω (20,00Ω) ±2 % rdg±3dgt (200,0/2000Ω)

Impedancia de bucle (L-PE [2 hilos])

Tensión nominal	85 a 260V (50/60Hz)
Rango de impedancia	200,0/2000Ω
Precisión	±3 %rdg±10dgt
Corriente de medición	L-PE:7mA

Continuidad

Rango	20,00/200,0/2000Ω (alcance automático)
Tensión de circuito abierto (CC)	De 7 a 14V
Corriente de medición	200ｍA o más (2Ω o menos)
Precisión	±2,0 %rdg±8dgt

Dispositivo de corriente residual

	Tiempo de disparo	×1	±1 %rdg±2ms
Tensión nominal			85 a 440V (50/60Hz)
Función			×1/2, ×1, rampa
Función			15/30/50/100/200/500mA
Tipo de dispositivo de corriente residual			CORRIENTE ALTERNA (G)
Precisión	Corriente dedisparo	×1/2	Del -8 al -2 %
		×1	+2 a +8 %
		Rampa	De -4 a +4 %
	Tiempo de disparo	×1/2	±1 %rdg±2ms

Función EVSE

	Vbase	±4dgt
Rango demedición	Vtop	De 2,0 a 15,0V
	Vbase	De -15,0 a -2,0V
	Frecuencia	De 980 a 1020Hz
	Trabajo	10.0 a 96,0 %
	Corriente decarga	De 6,0 a 80,0A
Precisión	Vtop	±4dgt
	Frecuencia	±0,5 %rdg±4dgt
	Trabajo	±10dgt
	Corriente decarga	Depende de la precisión del ciclo de trabajo.

Voltios

Rango		300,0/600V (alcance automático)
Rango demedición	Voltios	De 2 a 600V
Rango demedición	Frecuencia	De 45 a 65Hz
Precisión	Voltios	±2 %rdg±4dgt
Precisión	Frecuencia	±0,5 %rdg±2dgt

Rotación de fase

Rango demedición	Rotación de fase	3 a 600V (45 a 65Hz)
Rango demedición	Rotación del motor	0,1 a 2V (1 a 10Hz)
Indicación		Dirección en sentido horario: “1.2.3”and icono de secuencia de fases en sentido horario Dirección en sentido antihorario: “3.2.1”and icono de secuencia de fase en sentido antihorario

General

Normas aplicables	Grado de contaminación IEC 61010-1, IEC 61010-2-030 CAT IV 300V/CAT III 600V2 IEC 61010-2-034, IEC 61557-1,2,3,4,5,6,7,10, IEC 60529 (IP40)
Interfaz de comunicación	USB, Bluetooth® 5,0
Fuente de alimentación	LR6 (AA) (1,5V) × 8
Dimensión	136(L) × 235(W) × 114(D) mm
Peso	Aprox. 1300g (incluidas las baterías)

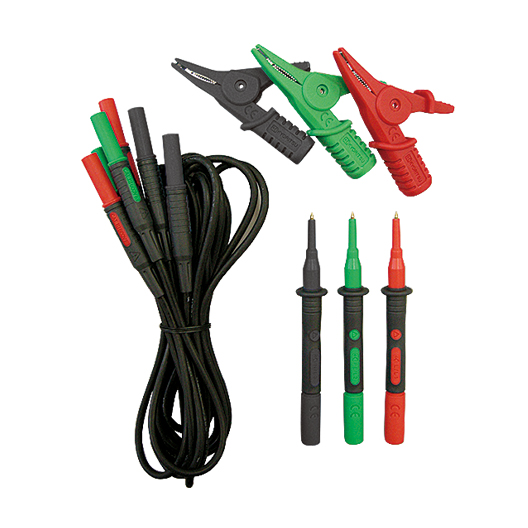

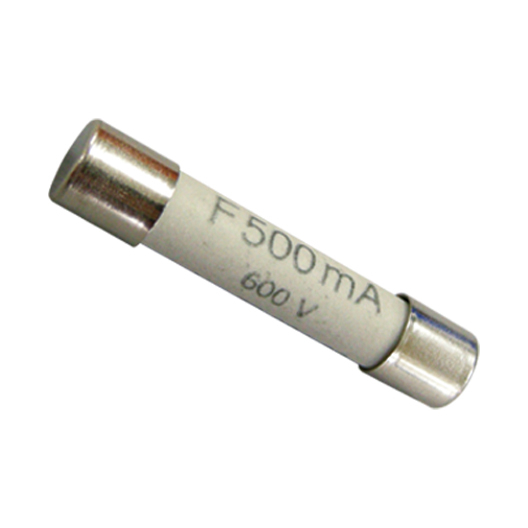

Accesorios	7281 (Cables de prueba con interruptor de control remoto) 7247 (Cable de prueba para cuadro de distribución) 7228A (Cables de prueba de resistencia a tierra) 8017B (Terminal de prolongación largo) 8041 (Picas de tierra auxiliares [2 picas/1 juego]) 8923 (Fusible [0,5A/600V]×1 (incluido), 1 (repuesto) 9084 (Estuche blando) 9142 (estuche de transporte) 9151 (Correa para el hombro) 9199 (Almohadilla para el hombro) Baterías, manual de instrucciones
Accesorios opcionales	7272 (Juego de cables de medición de precisión) 8212-USB (Adaptador USB) 8259 (Terminal de medición del fpr del adaptador) 8601 (ADAPTADOR DE EVSE) 8602 (ADAPTADOR DE EVSE)
