COMPROBADOR DE CABLES LAN
KEW 8550
El trabajo de verificación de cables necesario para
la construcción de redes puede ser sencillo y comprensible.
- Función de mapa de cables para comprobar el cableado con solo pulsar un botón.
- Función incorrecta de comprobación de cableado, incluido el par dividido.
- Puede medir la longitud del cable.
- La retroiluminación se activa automáticamente cuando se enciende.
- Puede rastrear hasta 8 cables mediante unidades remotas opcionales.
* Las pruebas de verificación PoE, verificación de velocidad de cable y certificación de cable no se pueden realizar con KEW 8550.
Vídeo
PR
Cómo usar
Descripción general del producto
Función de mapa de cableado
La pantalla LCD muestra “PASS” cuando el cableado es correcto, y el símbolo
parpadeando y el estado de fallo cuando el cableado es incorrecto.
Se ha detectado un circuito abierto
en las patillas 4 y 5.
Las patillas 3 y 6 de los pares trenzados
y las clavijas 4 y 5
están conectadas incorrectamente.
Se ha detectado un cortocircuito en las
patillas 3, 4 y 5, y en las patillas 1 y 8.

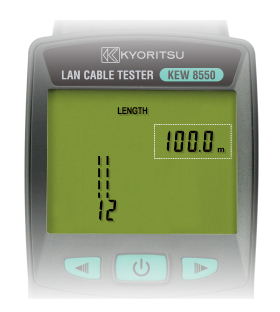

Medición de la longitud del cable
La longitud del cable se puede medir hasta 255m.
La precisión se puede mejorar mediante el ajuste de compensación de cada cable.

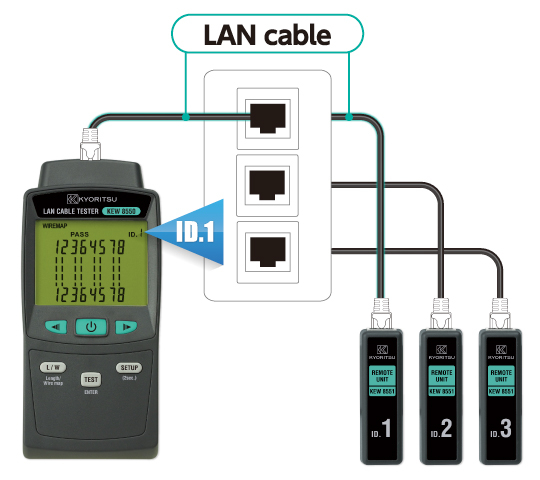

Detección de cables
Se muestra el número de identificación de la unidad remota conectada.
Las unidades remotas opcionales pueden medir hasta 8 ubicaciones.
* Ejemplo de comprobación de un cable conectado a la toma de la pared con cables LAN.
Especificación
| Conector medible | Conector RJ45 |
|---|---|
| Cable medible | Cable de par trenzado (cable blindado (STP); cable sin blindar (UTP)) |
| Categoría de cable medible | CAT5, CAT5e, CAT6, CAT6A |
| Función de mapa de cableado (Rango de longitud comprobable de 100m o menos) |
Pares abiertos, cortos, cruzados, invertidos, transpuestos, divididos y cables blindados y sin blindar |
| Medición de la longitud del cable | De 0,1 a 255m |
| Precisión | ±10 % ±1m |
| Rango de temperatura y humedad de funcionamiento | De 0 a 40℃; humedad relativa del 80 % o menos (sin condensación) |
| Rango de temperatura y humedad de almacenamiento | De −10 a 60℃; humedad relativa del 70 % o menos (sin condensación) |
| Estándar aplicable | IEC 61326-1(EMC) |
| Fuente de alimentación | R03/LR03(AAA) (1,5V)×6 |
| Dimensión | Unidad de pantalla：156(L)×73(W)×35(D)mm Unidad remota：72(L)×23(W)×24(D)mm |
| Peso |
Unidad de pantalla: aprox. 245g (incluidas las pilas) |
| Accesorios |
8551-1(Unidad remota (ID 1)) |
| Accesorios opcionales | 8551-25(Unidades remotas (ID 2-5)) 8551-68(Unidades remotas (ID 6-8)) |
