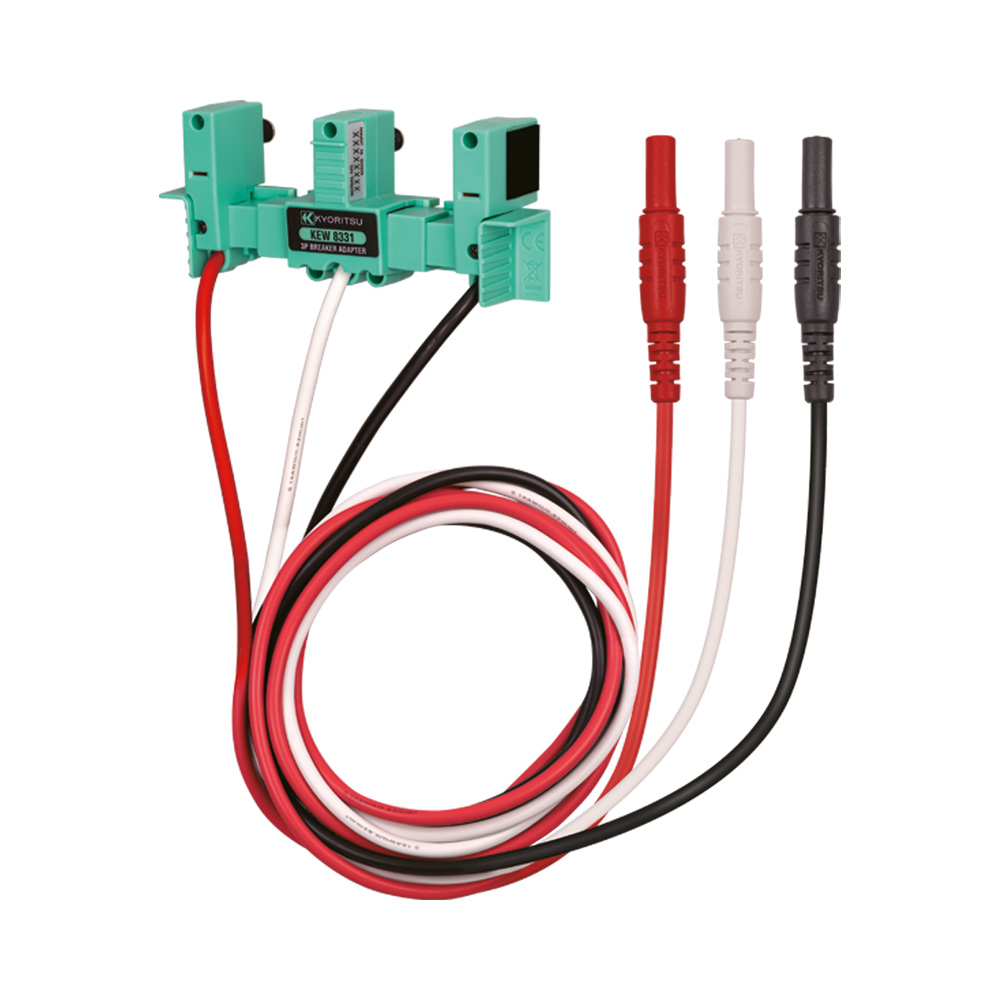

ADAPTADOR DE DISYUNTOR 3P
KEW 8331

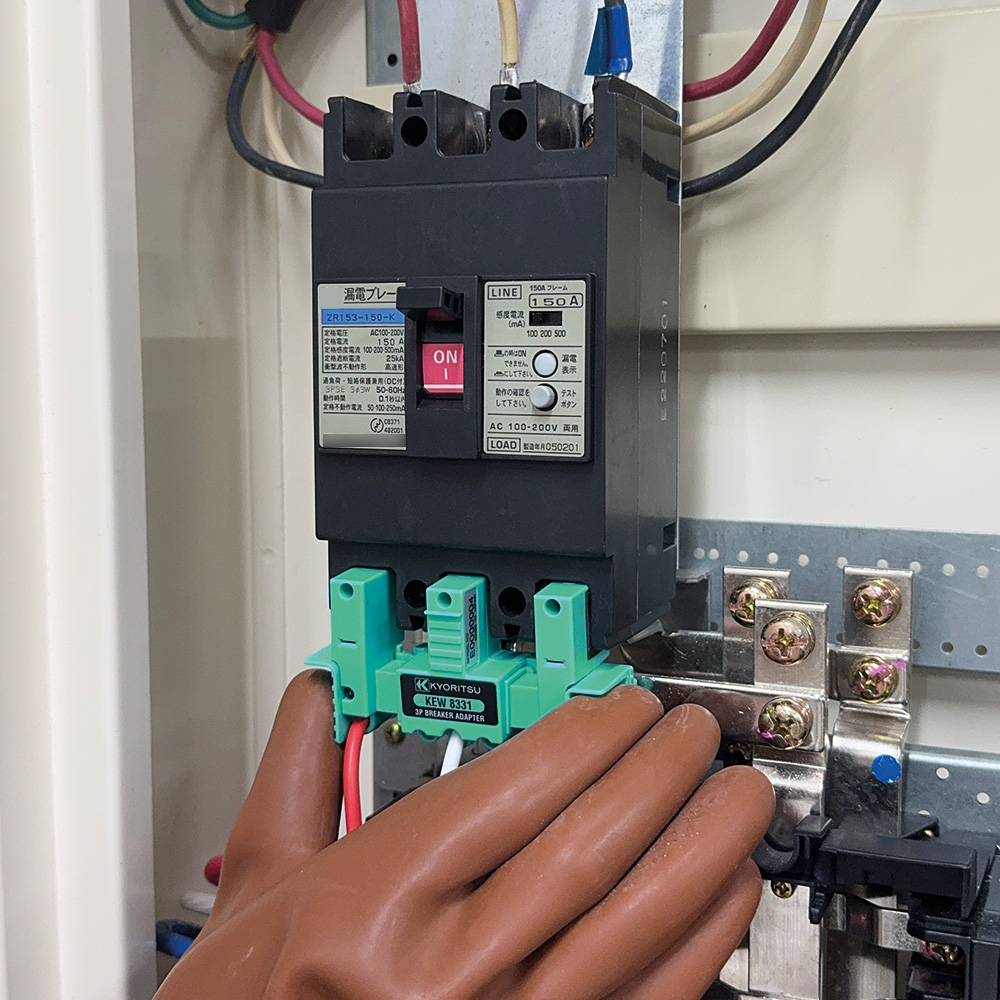

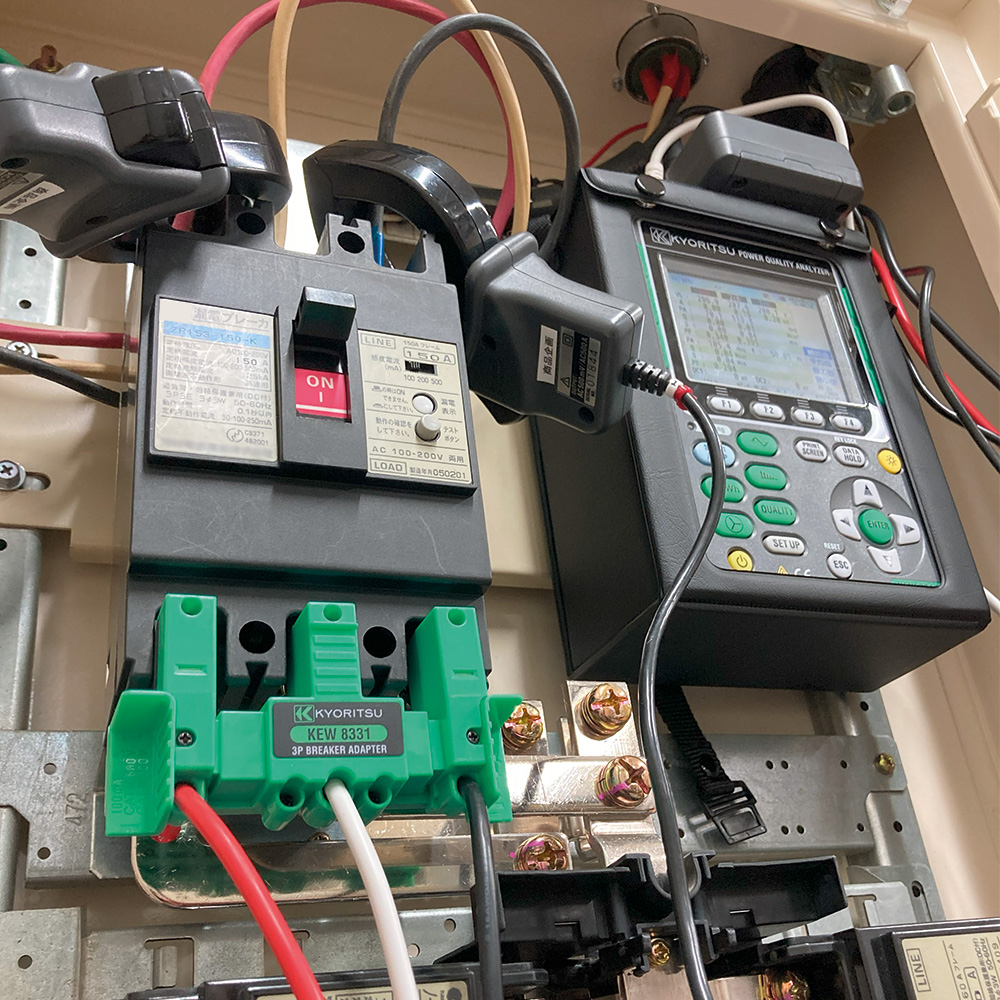

Conexión segura y fiable con el disyuntor 3P en una sola acción
- Resulta de gran utilidad para evitar cortocircuitos o el desprendimiento accidental al conectar la pinza de cocodrilo al disyuntor.
- Ideal para largos períodos de medición, como mediciones de potencia por conexión de confianza.
- φ4 El enchufe banana permite la conexión con instrumento de medición versátiles.
Vista 3D
Descripción general del producto

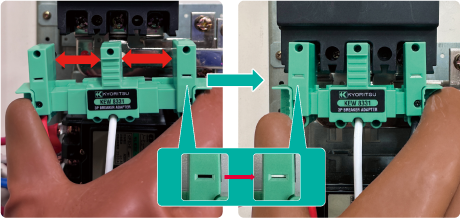

Conexión segura y fiable con una sola mano
- Compatible con disyuntores de varios tamaños.
- No se suelta fácilmente incluso con un uso prolongado.
※El cambio de color del marco de la ventana de negro a blanco indica la conexión completa con los terminales del disyuntor.
Equipado con un conector de banana de φ4 de gran versatilidad

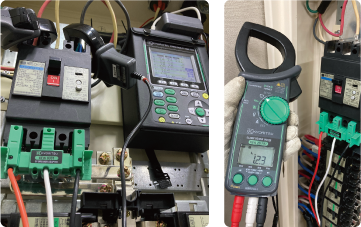

- Compatible con diversos instrumentos de medición: multímetros, registradores y medidores de potencia.

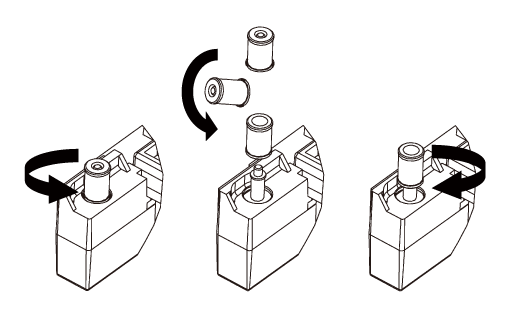

Accesorio con punta extensible
- Longitud extensible
Al girar el acoplamiento 8077 boca abajo, se extiende la longitud 8 mm.

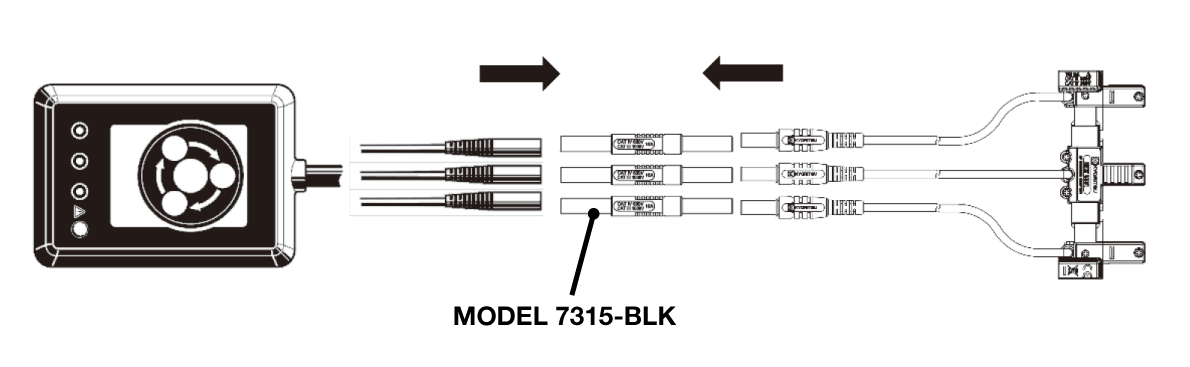

Compatible con el conector macho del instrumento de medición

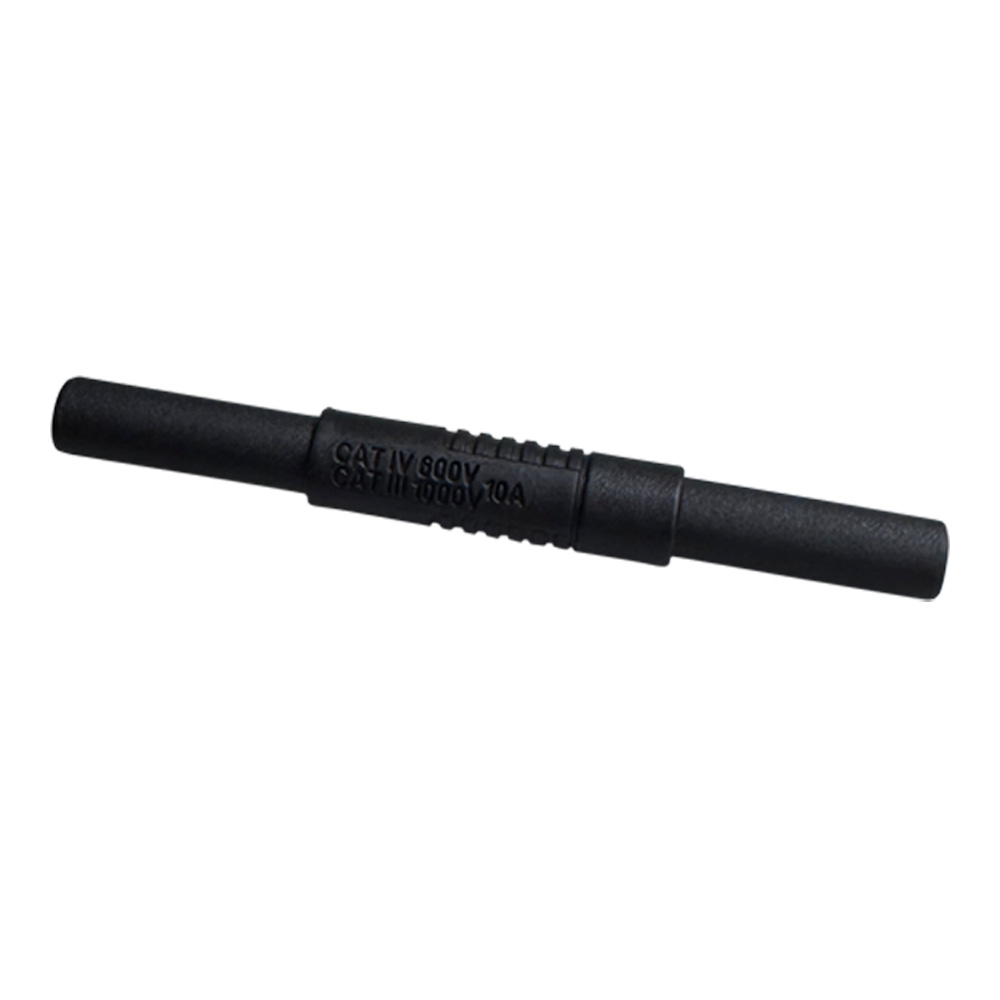

- El uso del conector hembra-hembra banana de φ4 (7315-BLK; accesorio opcional) permite la conexión con el conector macho del instrumento de medición.
Especificación
| Tamaño compatible del disyuntor*1 | De 30 a 250 AF |
|---|---|
| Rango de tensión de funcionamiento | De 0 a 600 Vrms CA [50/60 Hz] |
| Corriente nominal | 100 ｍA |
| Rango de temperatura y humedad de funcionamiento | De −10 a 50 °C; humedad relativa del 85 % o menos (sin condensación) |
| Rango de temperatura y humedad de almacenamiento | De −20 a 60 °C; humedad relativa del 85 % o menos (sin condensación) |
| Longitud del cable | 1,5 m |
| Normas aplicables | IEC 61010-031 CAT IV 300 V / CAT III 600 V |
| Dimensión | 50 (L) ×117,5 (W) ×37 (D) mm (excluida la parte del cable) |
| Peso | Aprox. 230 g |
| Accesorios | 8077 (Acoplamiento de la boquilla) Manual de instrucciones |
| Accesorios opcionales | 7315-BLK(Conector hembra-hembra bananaφde 4) 9096(Estuche de transporte) |

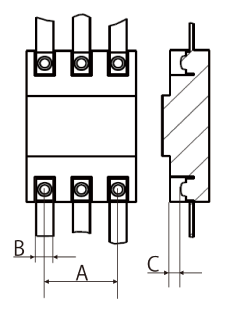

*1. Los rangos de dimensiones acoplables son los siguientes.
A Distancia entre las cabezas de tornillo izquierda y derecha del disyuntor: de 47 a 70 mm
B Anchura del terminal del disyuntor: de 12,8 a 26,5 mm
C Profundidad desde la cara superior del disyuntor de pared hasta la cabeza del tornillo: 5 mm (mínimo)
Puede haber algunos disyuntores en los que este producto no se pueda instalar en función de su tipo.
