Principio de pinza amperimétrica

Principio de medición de pinza amperimétrica CA/CC

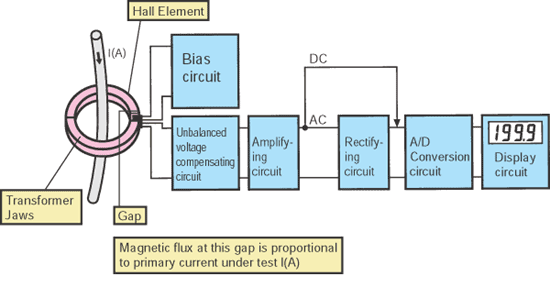

En general, se utilizan elementos Hall como sensor para detectar corriente CC porque no es posible emplear un método de inducción electromagnética como el utilizado para las pinzas amperimétricas de CA especiales. Como se muestra en la figura de la izquierda, se coloca un elemento Hall a través de un espacio creado cortando parte de las mordazas transformador. Cuando se produce un flujo de flujo magnético proporcional a las corrientes primarias de corriente alterna y corriente continua en las mordazas transformador, este elemento Hall detecta el flujo magnético y lo elimina como tensión de salida.
Elemento Hall: Se trata de un semiconductor para generar una tensión proporcional al producto de la corriente de polarización y el campo magnético en el terminal de salida cuando se aplica corriente de polarización al terminal de entrada.

¿Cómo funcionan las pinzas amperimétricas?

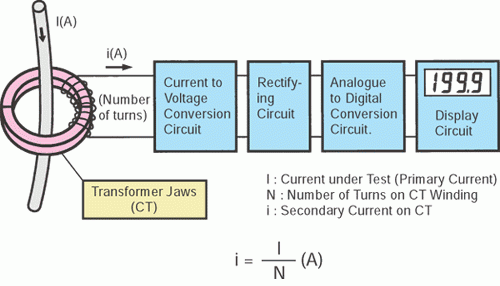

En general, las pinzas amperimétricas de CA funcionan según el principio de transformador de corriente (CT) utilizado para recoger el flujo magnético generado como resultado de la corriente que fluye a través de un conductor. Suponiendo que una corriente que fluye a través de un conductor sea la corriente primaria, puede obtener una corriente proporcional a la corriente primaria mediante inducción electromagnética desde el lado secundario (bobinado) del transformador que está conectado a un circuito de medición del instrumento. Esto le permite tomar una lectura de corriente alterna en la pantalla digital (en el caso de pinzas amperimétricas digitales) como se ilustra en el diagrama de bloques.
