Resistividad del terreno
Principio de la medición de la resistividad del terreno (ρ)

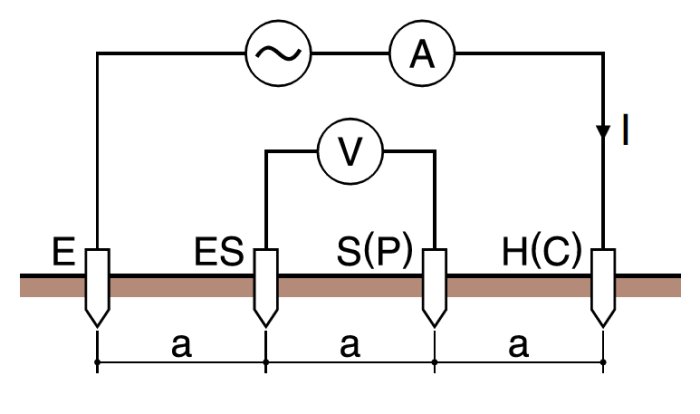

De acuerdo con el método de 4 polos de Wenner, aplique corriente de CA “I” entre “E” (electrodo de tierra) y “H(C)” (electrodo de corriente) para averiguar la diferencia de potencial “V” entre los dos electrodos potenciales “S(P)” y “ES”. Para obtener la resistencia a tierra “Rg (Ω)”, divida la diferencia de potencial “V” por la corriente de CA “I“; donde la distancia entre electrodos es “a” (m). A continuación, utilice la fórmula: ρ = 2 • π • a • Rg (Ω • m).
Método de medición

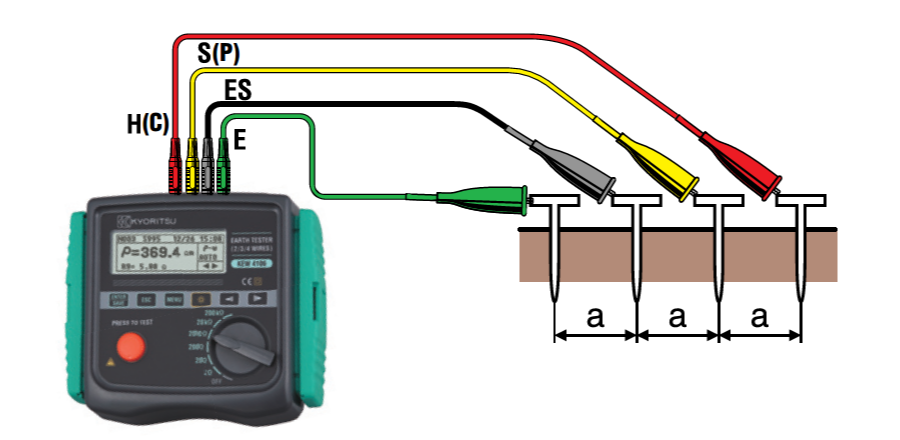

Conexión para medición de resistividad del terreno
Coloque las cuatro picas de tierra auxiliares en el suelo profundamente. Deben alinearse a un intervalo de 1 a 30m(a). La profundidad debe ser del 5 % o menos del intervalo entre las picas.
Nota:
Los cables de prueba suministrados se pueden utilizar para la distancia entre las picas de hasta 20m.
