Pinza de fugas

Instrucciones de uso de las pinzas de fugas KEW

Volvamos al problema del cliente. Si el dispositivo de corriente residual se dispara, debe “puentearse”. Ahora, el contratista solo tiene que colocar la pinza de fugas alrededor de los conductores de fase y del neutro en el lado de suministro del dispositivo de corriente residual (en los sistemas trifásicos, los tres conductores activos y el conductor del neutro deben estar cerrados).
A continuación, la pantalla del instrumento leerá directamente la corriente de fuga a tierra en la instalación con una alta resolución.
Suponga que la pantalla muestra 43,5 mA, simplemente rastreando la corriente de fuga, se encontrará el fallo.

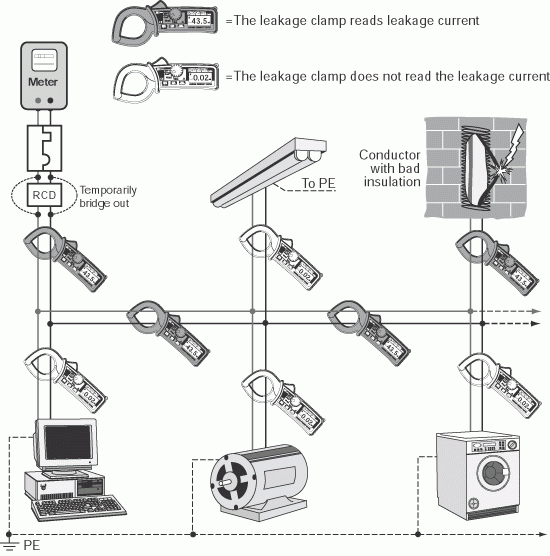

En la siguiente figura hay un ejemplo práctico de cómo rastrear el fallo midiendo la corriente de fuga.

Normalmente, utilizando este sistema de rastreo, se detectará el fallo, pero a veces la corriente de fuga a tierra no se debe exclusivamente a una baja resistencia de aislamiento.
De hecho, podría suceder que realizar una prueba de aislamiento no tenga un bajo valor de resistencia de aislamiento, incluso si el dispositivo de corriente residual se sigue disparando.

Interruptor selector de alta frecuencia

Interruptor selector de alta frecuencia

Este interruptor está diseñado para seleccionar el rango “WIDE” o “50/60Hz”. El rango “WIDE” cubre una amplia banda de frecuencia de 40Hz a 1kHz. La corriente alterna que tiene una forma de onda fundamental y los armónicos se pueden medir en este rango. “50/60Hz” se restringe a una respuesta de frecuencia de 40Hz a 100Hz y, por lo tanto, permite la medición de la corriente alterna de frecuencia fundamental solo filtrando el contenido de armónicos. En caso de duda sobre la presencia de armónicos, puede identificarlo utilizando este interruptor selector de frecuencia. A modo de ejemplo, a continuación se muestran los resultados de la medición de corriente alterna en un cable de puesta a tierra dentro de una caja de conmutación donde hay un aire acondicionado basado en inversor conectado en verano. El modelo 2433 lee 56mA corriente alterna con el interruptor selector de frecuencia ajustado en la posición “WIDE” como se muestra, mientras que muestra 3mA en la posición “50/60Hz”. La diferencia entre las dos lecturas (56mA - 3mA = 53mA) se considera corriente de fuga causada por armónicos. La prueba también descubrió que esta corriente de fuga fluye a circuitos monofásicos de 3 hilos distintos de los conectados con los inversores del edificio inspeccionados.

Rango WIDE: lectura de 56mA

Rango “50/60Hz”: lectura de 3mA

Fig. Resultados de la medición de corriente alterna en el cable de puesta a tierra dentro de la caja de conmutación utilizando el modelo 2433 en el rango de 400mA.
