Métodos de prueba de bucle

En los edificios utilizados principalmente para residencias privadas en las que se suministra alimentación de baja tensión desde compañías eléctricas, la protección fundamental contra los peligros de descarga eléctrica se proporciona coordinando adecuadamente el funcionamiento de un circuito de puesta a tierra con interruptores automáticos colocados en la última etapa de los circuitos de cableado interiores. Esto está destinado a cortar rápidamente el suministro a un circuito de puesta a tierra donde se produce un fallo después de que la tensión de contacto supere un límite aceptable. La protección adecuada contra los peligros de descarga eléctrica se da cuando el sistema de cableado TT satisface el requisito expresado por la siguiente fórmula:
Ra × la < 50
donde Ra es la suma de las resistencias de las barras de tierra y los conductores protectores e Ia es la corriente máxima de un sistema de protección proporcionado para las instalaciones, lo que indica que el valor obtenido multiplicando Ra por Ia no es superior a 50V. Esto significa que una tensión máxima que se puede tocar no debe superar los 50V en caso de fallo a tierra.

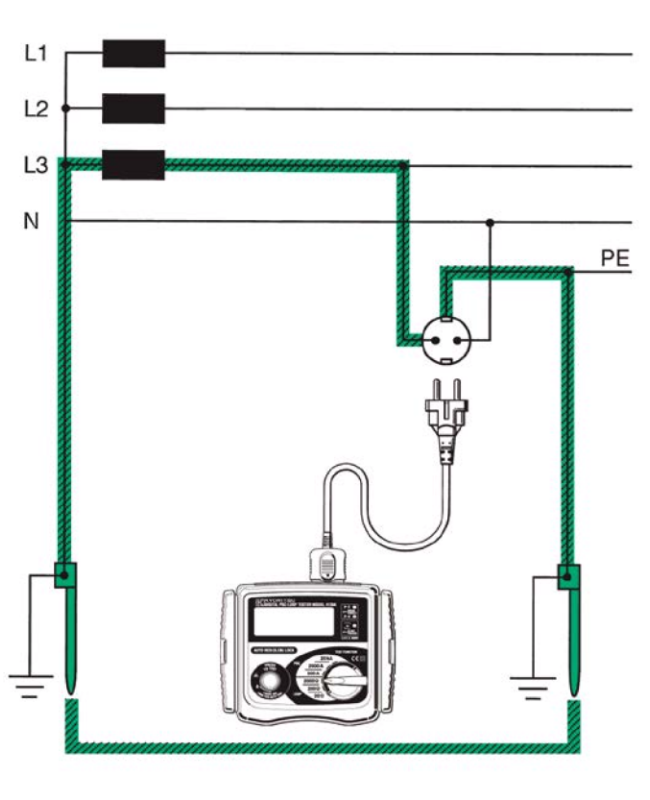

Método de comprobación de impedancia de bucle de fallo a tierra en la toma de corriente. Como se muestra en la Fig. 1, la impedancia de bucle de fallo total a tierra puede medirse enchufando un comprobador de
bucle a la toma. El valor de la impedancia de bucle de fallo a tierra medida representa la suma de la resistencia del bobinado del transformador, la resistencia del conductor de fase (L3) y la resistencia del conductor de protección (PE), así como la resistencia a tierra de la fuente y la resistencia a tierra de la instalación. Con el comprobador de bucle establecido en cualquiera de los rangos PSC (corriente de cortocircuito potencial), también es posible medir la corriente de fallo a tierra.
