Comprobador de aislamiento
¿Por qué es necesaria la prueba de aislamiento?
Todos los conductores activos de aparatos e instalaciones eléctricas deben estar aislados para evitar peligros de descarga eléctrica por contacto involuntario, peligros de incendio por cortocircuito y daños al equipo. Además, una baja resistencia de aislamiento en la instalación dará como resultado una corriente de fuga y, por lo tanto, provocará un desperdicio de energía que aumentaría los costes de funcionamiento de la instalación.
| Tensión nominal del circuito (V) | Tensión de prueba V CC |
resistencia de aislamiento (Mohmios) |
|---|---|---|
| SELV y tensión extrabaja funcional, cuando el circuito recibe alimentación desde un transformador de aislamiento de seguridad (SELV: Tensión extrabaja de seguridad) |
250 | >0.25 |
| Hasta 500V inclusive, con la excepción de los casos anteriores | 500 | >0,5 |
| Por encima de 500V | 1000 | >1,0 |
Valor mínimo de resistencia de aislamiento según IEC364-6-61 TABLA 61A
La resistencia de aislamiento debe comprobarse aplicando a los aparatos o instalaciones una tensión superior a su tensión de trabajo normal, ya que la resistencia de aislamiento es inferior a la tensión superior que a la tensión inferior. Los comprobadores de resistencia de aislamiento de KYORITSU proporcionan mediciones a altos niveles de tensiones de prueba.
La prueba periódica también es importante para garantizar que el aislamiento de instalaciones o aparatos no se deteriore. Las materias extrañas y los factores mecánicos como el desgaste o la rotura pueden reducir la resistencia de aislamiento. Las pruebas periódicas y los registros de datos pueden detectar posibles fallos en el aislamiento.
Métodos de prueba de aislamiento

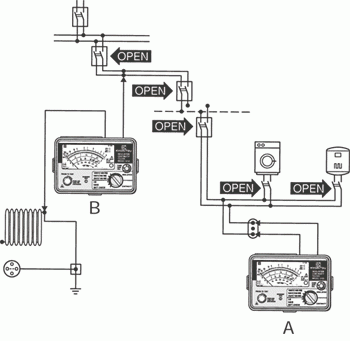

A: Entre conductores con tensión
B: Entre conductores activos y tierra
- Medición de la resistencia de aislamiento entre conductores activos (A)
Antes de la prueba, asegúrese de que el circuito o parte de la instalación que se va a probar esté desconectado de la red eléctrica y no energizado. Es necesario garantizar también que: el punto de la instalación que se va a comprobar no está abierto debido a la incorporación de otros equipos, la carga conectada a una carga fija y la toma de corriente está desconectada de la red eléctrica, y que bobinas de relé, lámparas fluorescentes, etc. no producen continuidad entre los conductores. Los circuitos o componentes que puedan dañarse por la tensión de prueba del aislamiento deben retirarse del circuito bajo prueba. Si no pueden desconectarse, un método de prueba alternativo es medir la resistencia de aislamiento entre los conductores activos y tierra. - Medición de la resistencia de aislamiento entre conductores activos y tierra (B)
La prueba debe realizarse con el equipo siempre desconectado, es decir, con el interruptor de red abierto, debe estar desconectado de la red eléctrica. El terminal de tierra debe conectarse a tierra y el terminal de línea a un conductor o conductores activos. Cuando haya deterioro del aislamiento o una instalación eléctrica interior no esté aislada parcial o totalmente, se pueden prever diversos peligros eléctricos.
Para dar algunos ejemplos;
Se desarrollará una corriente de fuga peligrosa para el cuerpo humano. Este es especialmente el caso con equipos que no tienen buena tierra y, por lo tanto, no están protegidos adecuadamente contra la diferencia de potencial.
El sobrecalentamiento de los conductores debido a la fuga de corriente o descarga microscópica causará cortocircuitos o incendios.
Los RCD se dispararán, con el consiguiente daño al equipo que también causará cortocircuitos e incendios.(rho)
Las pinzas de fugas específicas de Kyoritsu, modelos 2412, 2413F, 2431, 2432, 2433, 2433R y 2434, serán muy útiles para identificar las posibles causas de dichos accidentes.
