KEW 5010

Notas de aplicación y consejos útiles

Supervisión del nivel de aislamiento comprobando la corriente de fuga

• Detecte una corriente de fuga intermitente, ya que a menudo es impredecible.
• Compruebe si hay disparos molestos de un dispositivo de corriente residual / ELCB debido a una corriente de fuga. Compruebe también si el dispositivo de corriente residual está disparando a su corriente nominal de disparo.
• Compruebe la presencia de armónicos. Utilice 2 sensores de pinza (uno por canal) en la misma línea y utilice la función de filtro en un sensor de pinza. Una diferencia en los valores entre los 2 canales indicará la presencia de armónicos. De esta manera, se puede rastrear la fuente que genera armónicos.

Supervisión de la corriente de carga

• Confirme la estabilidad de una carga (p.ej., motor) y la distorsión que causa a la corriente al detectar con precisión la sobrecarga causada; por ejemplo, por una corriente de entrada (arranque) y una corriente de sobretensión.
• Compruebe si hay desequilibrio de fases (en un sistema de 3 fases)
• Califique adecuadamente el conmutador midiendo la corriente pico y la corriente de irrupción.
• Analice la caída de tensión debida a la corriente de arranque y compense en consecuencia.

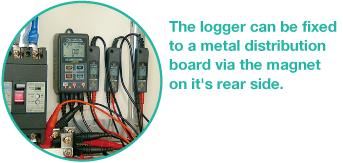

Supervisión de la alimentación eléctrica general de la línea de producción en fábricas o en cada planta de los edificios

Los 4 modos de registro permiten realizar varias mediciones

Modo de grabación normal

Para supervisar el estado de la línea de alimentación o una fuga intermitente.

• Registra la variación de la corriente en un intervalo determinado (para supervisar la variación de la corriente con respecto al tiempo).
• Hay disponible una selección de 15 intervalos de grabación: de 1 segundo a 60 minuntos
  (1,2,5,10,15,20,30 segundos, 1,2,5,10,15,20,30,60 minutos)
• Se registra el promedio del valor medido en cada intervalo de grabación. Los valores máx., mín. y pico (valor de cresta muestreo convertido en valor RMS [raíz cuadrada media] sinusoidal) se registran cada 10 lecturas.

Modo de grabación de disparo

Para observar un funcionamiento irregular de un ELCB/RCD (dispositivo de corriente residual), una corriente irregular.

• Detecta el valor, tiempo y frecuencia de la corriente cuando se excede el valor preestablecido.
• Cuando se supera el nivel de detección (es decir, el valor preestablecido), se registran  8 puntos de datos (valores True RMS verdaderos durante aprox. 0,8 segundos) y el valor pico antes y después de superar el valor preestablecido.
• La corriente de irrupción o una corriente anómala pueden detectarse tomando muestras de las entradas cada 1,6ms.
• El LED parpadea cuando los valores medidos superan el valor de corriente preestablecido.

Modo de grabación de captura

Para observar formas de onda fácilmente.

• Visualización de la forma de onda a través de un PC tomando muestras de las entradas cada 0,55ms.
• Cuando se excede el valor de corriente preestablecido, se registran valores instantáneos durante 200ms (de 10(50Hz) a 12 (60Hz) formas de onda) antes y después de que se exceda el valor preestablecido.
• El LED parpadea cuando los valores medidos superan el valor de corriente preestablecido.

Gran capacidad para almacenar 60 000 puntos de datos

Se pueden registrar 60 000 puntos de datos cuando se utiliza 1ch y, cuando se utilizan los tres canales, se pueden registrar  20 000 puntos de datos por canal.

Número MÁXIMO de datos registrados

Uso de todos los 3 canales	Uso de 2 canales	Uso de solo 1 canal
20 000 datos	30 000 datos	60 000 datos

Duración máx. de grabación

Intervalo de grabación	Uso de todos los 3 canales	Uso de 2 canales	Uso de solo 1 canal
1 s	5:33:20	8:20:00	16:40:00
2 seg.	11:06:40	16:40:00	1 día　  9:20:00
5 sec.	1 día　  3:46:40	1 día　17:40:00	3 días　11:20:00
10 sec.	2 días　  7:33:20	3 días　11:20:00	6 días　22:40:00
15 sec.	3 días　11:20:00	5 days　  5:00:00	10 días　10:00:00
20 sec.	4 días　15:06:40	6 días　22:40:00	13 días　21:20:00
30 sec.	6 días　22:40:00	10 días　10:00:00	20 días　20:00:00
1 min.	13 días　21:20:00	20 días　20:00:00	41 días　16:00:00
2 min.	27 días　18:40:00	41 días　16:00:00	83 días　  8:00:00
5 min.	69 días　10:40:00	104 días　  4:00:00	208 días　  8:00:00
10 min.	138 días　21:20:00	208 días　  8:00:00	416 días　16:00:00
15 min.	208 días　  8:00:00	260 días　10:00:00	520 días　  0:00:00
20 min.	277 días　18:40:00	416 días　16:00:00	833 días　  8:00:00
30 min.	416 días　16:00:00	625 días　  0:00:00	1250 days　  0:00:00
60 min.	833 días　  8:00:00	1250 días　  8:00:00	2500 days　  0:00:00

Tiempo de medición continua: aprox. 10 días (batería alcalina)
* El tiempo máximo de grabación depende de la duración de la batería (aprox. 10 días con batería alcalina)
* Se recomienda el uso de un adaptador opcional de corriente alterna para grabaciones de largos periodos de tiempo.

El LED parpadea cuando se supera el valor de corriente preestablecido.

• Disponible para los modos de disparador/grabación de captura.
• El LED del canal conectado al sensor parpadea cuando se detecta el siguiente disparador.
• El LED parpadea siempre que los valores medidos superan el nivel de detección preestablecido durante las mediciones.
  El disparador se detecta cuando los valores medidos superan el nivel de detección preestablecido en el modo de grabación de disparo/captura.

LLAMADA: confirmación de los datos registrados

• Se puede mostrar lo siguiente: número de puntos de datos registrados, valor (máx. + mín. + pico) de cada canal completo con información de hora/fecha en el modo de registro Normal. (Los valores detectados (es decir, cuando los valores están fuera de los límites preestablecidos) se pueden mostrar en otros modos de registro)
• RELLAMADA: los últimos 10 puntos de datos registrados, incluida la hora/fecha, se pueden recuperar en la pantalla del registrador.

Selección del modo de un solo uso o del modo sin fin

• Activación única:
  el registro se detendrá cuando se agote la memoria.


• Desactivación única:
  sobrescribe los datos antiguos y almacena los más recientes.

Indicador de alimentación de la batería

• Indica la tensión de la batería en 4 niveles.
  (Es posible utilizar el registrador durante aprox. 24 horas, incluso después de que el símbolo de advertencia esté parpadeando).



• Los datos registrados se conservarán incluso si las baterías se agotan o se sustituyen debido a la presencia de una memoria no volátil (garantizada durante 10 años)

Análisis y procesamiento de los datos registrados con un PC

Fácil de configurar con un PC

• Hay disponible un software de PC fácil de usar “KEW LOG Soft2”.
• Los datos registrados se pueden descargar en un PC mediante un cable USB.
• A través del software se pueden establecer los siguientes parámetros: hora/fecha, intervalos de grabación, inicio de la grabación, métodos de grabación, nombre del centro de monitorización y comentarios.
• El tipo de sensor conectado al registrador se reconocerá automáticamente.
• Solo tiene que hacer clic en los cuadros de diálogo adecuados para configurar si no es necesario introducir ningún comentario.
• Mediante el uso de un hub USB disponible comercialmente, se pueden conectar varios registradores a un PC y se puede ajustar la hora sincronizada.

Se pueden procesar fácilmente grandes volúmenes de datos

• Los datos registrados también se pueden convertir en archivos CSV y los datos se pueden procesar en Excel.

Visualización gráfica



Integración de alimentación simplificada

• El software para PC “KEW LOG Soft 2” proporciona un cálculo sencillo del consumo integral de alimentación.
  (Monofásico de 2 hilos, Single-phase 3-wire, trifásico de 3 hilos, Threephase 4-wire)
  * La función de integración de alimentación simplificada está disponible para los datos registrados en el modo de registro normal.

■ Modo de registro normal (corriente alterna 50/60Hz, onda sinusoidal, entrada: 10 % o más del rango en CH1)

* Los valores máximos, mínimos e instantáneos máximos en el modo de registro normal son solo valores de referencia:
sus exactitudes no están garantizadas.

■Modo de grabación de disparo (onda sinusoidal 50/60Hz de corriente alterna)

■ Modo de registro de captura

Descargue “KEW LOG Soft2(software)” desde aquí.

* De 1 a 4: se puede usar después de los siguientes números de serie.
　*1:8125 N.º 02637
　*2:8126 N.º 00151
　*3:8127 N.º 00181
　*4:5010 N.º 8029792
