KEW 6516BT-EV2

Cómo usar

Incluido en el kit

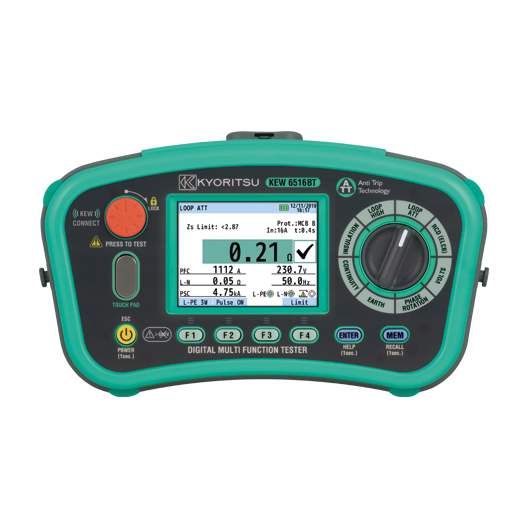

・6516BT (Equipo multifunción)
・8602 (Adaptador EVSE)

Descripción general de las pruebas para EVSE con la serie KEW 6516

Pruebas realizadas en condiciones de línea sin tensión (CP ESTADO A)

Prueba de aislamiento (para cable)

Conectando los cables de prueba al terminal adaptador, se puede medir la resistencia de aislamiento de los cables tanto para EVSE monofásica como trifásica.
(*No es posible medir el aislamiento entre cables [N, L1, L2, L3] distintos de PE).

Prueba de continuidad de tierra (200mA)

Es posible comprobar la continuidad entre el terminal PE del adaptador y la parte metálica exterior o la tierra del circuito eléctrico.

Prueba de tierra (3 y 2 hilos)

Se puede medir la resistencia de la tierra a la que está conectado el EVSE.

Pruebas realizadas en condiciones de línea con tensión (CP ESTADO C, D)

Tensión

Se puede medir la tensión/frecuencia entre cada terminal.

Rotación de fase

Se puede medir la rotación de fase de la fuente de alimentación trifásica.

Prueba del dispositivo de corriente residual

Se puede comprobar el funcionamiento del dispositivo de corriente residual de CC 6mA integrado en el EVSE. Se pueden realizar automáticamente pruebas de polaridad (+, -), x1/2, x1 y x5. También se pueden comprobar dispositivos de corriente residual de
tipo AC, A, B y F.

Impedancia de bucle (función ATT de bucle)

Se puede medir la impedancia de bucle entre línea y tierra.
Los instrumentos de medición típicos están diseñados para realizar mediciones de impedancia de bucle en circuitos donde se instalan dispositivos de corriente residual, a intensidades que no disparan el dispositivo de corriente residual, con un valor nominal de 30mA.
Sin embargo, los dispositivos de corriente residual de CC 6mA integrados en el EVSE a menudo se disparan incluso a esta intensidad, por lo que la serie KEW 6516 tiene un rango EVSE exclusivo que mide la impedancia de bucle a intensidades aún más bajas.

<Aviso>
Se han añadido las siguientes funciones al firmware KEW 6516/6516BT versión 2.10 o posterior.

”Modo L-PE 3W EV” en la función LOOP ATT
Esta función reduce la corriente de medición para evitar que el RDC-DD de 6mA dentro del EVSE (Equipo de suministro eléctrico para vehículos) se dispare durante la medición de impedancia de bucle del EVSE.
Cuando se selecciona “L-PE 3W EV” con el interruptor F1, se puede seleccionar “I normal” o “I baja” con el interruptor F3.

Diferencia entre “L-PE 3W” y “L-PE 3W EV”
Durante la medición de impedancia de bucle, la corriente se aplica de la siguiente manera.

Cómo comprobar la versión de firmware de la unidad principal
La versión se puede comprobar en la pantalla después de encender la unidad principal.

Para obtener información sobre la actualización del firmware de su KEW 6516/6516BT, póngase en contacto con su distribuidor.

Pruebas medibles solo con KEW 8602 o en combinación con MFT (KEW 6516BT)
